Die Anforderungen an die digitale Zusammenarbeit in der Gebäudetechnik wachsen stetig, und Building Information Modeling (BIM) wird zur zentralen Methode, um diese Komplexität zu meistern.
Durch den Einsatz von Tools wie Archicad und DDS-CAD können Architekten und Haustechniker ihre Modelle effizienter und zielgerichteter erstellen und austauschen.
Dieser Artikel beleuchtet, wie diese beiden Systeme die Planungsprozesse verbessern und die Zusammenarbeit zwischen Architektur und Technischer Gebäudeausrüstung (TGA) auf ein neues Niveau heben.
Die Rolle der Modellierungsrichtlinie in Archicad
Um standardisierte und auswertbare Architekturmodelle zu schaffen, setzt Archicad auf eine Modellierungsrichtlinie.
Diese Richtlinie definiert, wie Modelle so erstellt werden, dass sie den Anforderungen der TGA-Planung entsprechen.
Durch diesen Standard wird sichergestellt, dass alle Elemente konsistent und korrekt in die technische Planung übernommen werden können.
Die Modellierungsrichtlinie umfasst grundlegende Vorgaben wie:
- Verortung des Modells: Hier wird festgelegt, wie das Modell im Raum positioniert wird, um eine problemlose Zusammenarbeit zu ermöglichen.
- Zuweisung von Elementen: Klare Richtlinien zur Positionierung von Bauteilen wie Decken und Wänden sorgen dafür, dass die Modelle nicht nur visuell, sondern auch technisch korrekt interpretiert werden können.
- Raumstempel: Vorgaben zur Raumdefinition, die besonders für die TGA-Planung relevant sind, indem sie genaue Informationen zur Raumstruktur und Raumhöhe liefern.
Diese Richtlinie hilft nicht nur Architekten, ihre Modelle effizient zu erstellen, sondern ermöglicht es auch den TGA-Planern, ihre Anforderungen problemlos in die Modelle einzubringen.
IFC-Übersetzer als Brücke zwischen Archicad und DDS-CAD

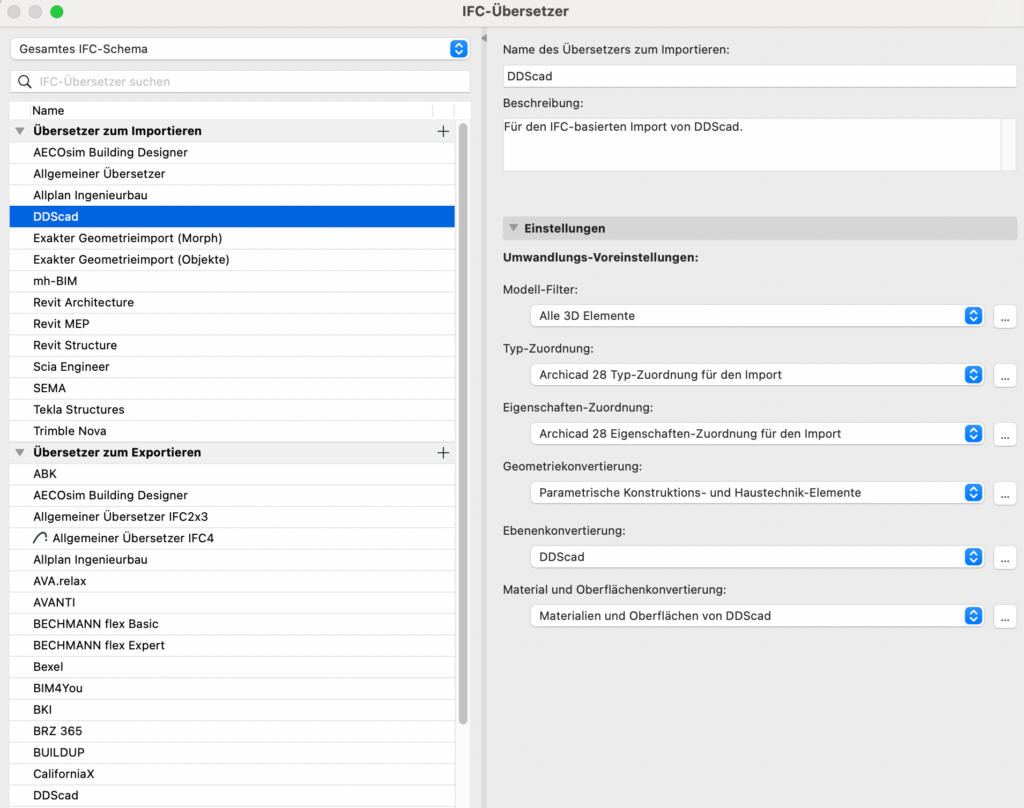

Die Verwendung des IFC-Formats (Industry Foundation Classes) als offener Standard erlaubt es Archicad, Modelle kompatibel für DDS-CAD bereitzustellen.
Archicad bietet spezifische IFC-Übersetzer, die die Modelle für die Anwendung in DDS-CAD optimieren.
Diese Übersetzer werden jährlich angepasst, um eine zuverlässige Übertragung und Auswertung der Modelle zu gewährleisten.
Durch die IFC-Übersetzer wird definiert:
- Geometrie und Datenübertragung: Festlegung, wie die Modellgeometrie und spezifische Gebäudedaten exportiert werden sollen.
- Anpassung an DDS-CAD-Standards: Optimierung der Modellstruktur für die nahtlose Übernahme in DDS-CAD, insbesondere für die TGA-spezifische Planung.
Die jährliche Aktualisierung der IFC-Übersetzer sorgt dafür, dass Modelle stets kompatibel bleiben und ohne größere Anpassungen übertragen werden können.
So bleibt der Datenfluss zwischen Architekten und TGA-Planern effizient und übersichtlich.
Modellvorbereitung und Export in Archicad
Um die Modelle für die Anwendung in DDS-CAD vorzubereiten, wird in Archicad eine Modellfilterung vorgenommen.
Hierbei werden nicht relevante Elemente entfernt, sodass die exportierten Dateien für die TGA-Planung schlanker und zielgerichteter sind.
- Modell-Filterung und Export: Elemente wie Möbel oder Außenbereiche, die für die Haustechnik irrelevant sind, werden vor dem Export ausgeblendet. So wird die Datei kompakter und schneller übertragbar.
- Publisher-Sets für den wiederkehrenden Export: Der Exportprozess kann durch Publisher-Sets automatisiert werden, sodass wiederkehrende Exporteinstellungen gespeichert werden und den Exportvorgang optimieren.
Durch diesen zielgerichteten Export und die Filterung entsteht eine schlanke und übersichtliche Datei, die direkt in DDS-CAD importiert werden kann, ohne manuelle Nachbearbeitung durch den Haustechniker.

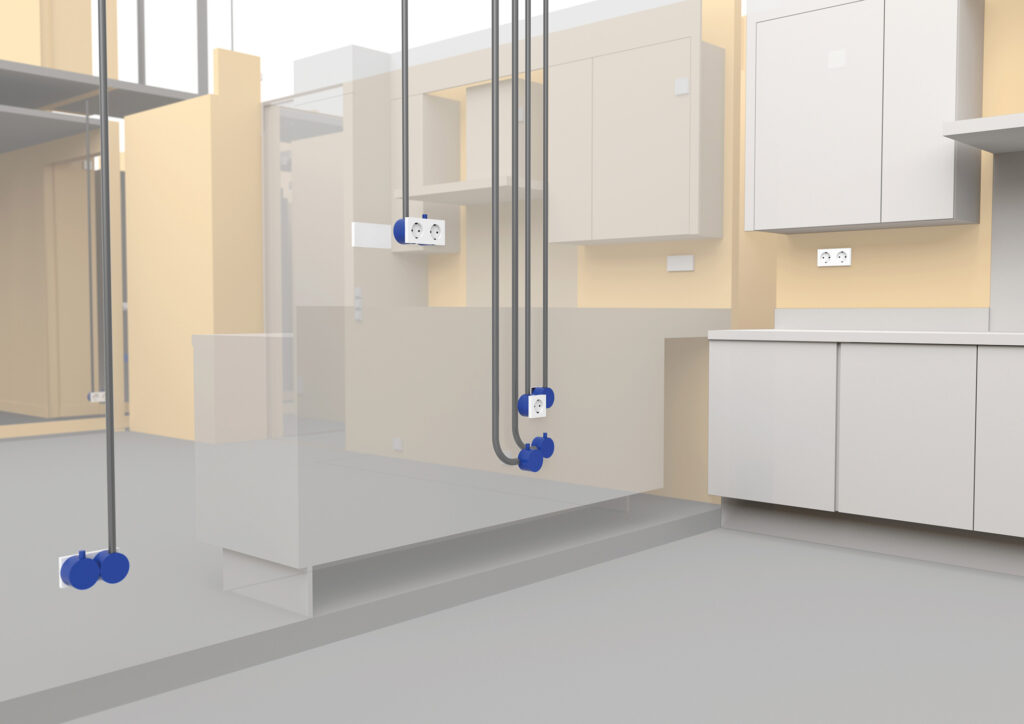

Datenintegration in DDS-CAD und Durchbruchsvorschläge
Nach dem Export können die Archicad-Modelle in DDS-CAD als Gebäudereferenzmodell importiert werden. Hierbei werden Gebäude- und Raumstrukturen übernommen, sodass der TGA-Planer die Architekturmodelle direkt in seine Berechnungen einfließen lassen kann.
- Durchbruchsvorschläge: In DDS-CAD können Durchbruchsvorschläge erstellt und als IFC-Dateien an Archicad zurückgesendet werden. Diese Vorschläge geben an, wo technische Leitungen durch Gebäudeteile geführt werden müssen.
- Master-IFC und Koordinationsdateien: DDS-CAD arbeitet mit einem zentralen Modell, das die TGA-Elemente aller Gewerke integriert. Dieses Referenzmodell kann auch als Koordinationsmodell für andere Beteiligte fungieren, wodurch die Planungsschritte effizienter abgestimmt werden können.
Durch diese Integration wird die Arbeit in DDS-CAD erheblich erleichtert, da die Gebäudestruktur und Rauminformationen aus Archicad direkt übernommen werden und sofort als Grundlage für die TGA-Planung zur Verfügung stehen.

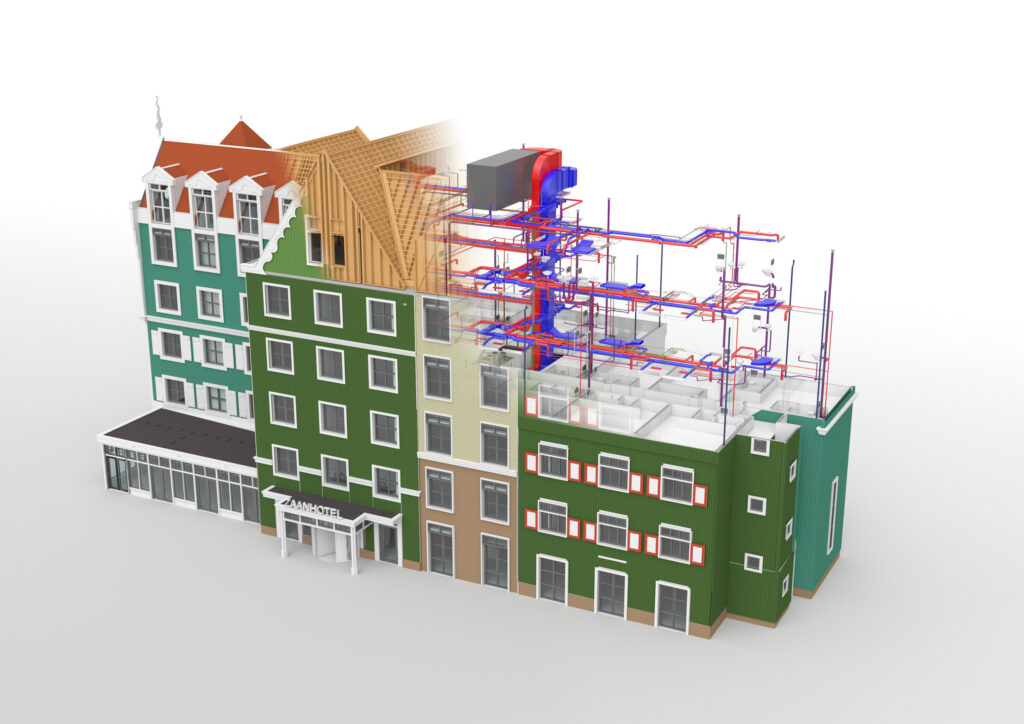

Kollisionsprüfung und Kommunikation im BIM-Workflow
Ein zentraler Aspekt der Zusammenarbeit zwischen Archicad und DDS-CAD ist die Kollisionsprüfung. Diese Prüfung stellt sicher, dass keine baulichen Konflikte zwischen Architektur- und TGA-Elementen entstehen, wie etwa das Eindringen von Lüftungsschächten in tragende Wände.
- Kollisionsprüfung: DDS-CAD bietet eine leistungsstarke Kollisionsprüfung, die Architekten und TGA-Planern hilft, potenzielle Konflikte frühzeitig zu erkennen und anzupassen.
- Kommunikation mit BCF-Dateien: Issues (Problempunkte) werden in BCF-Dateien festgehalten, die alle Beteiligten einsehen und kommentieren können. Dies ermöglicht eine gezielte und nachvollziehbare Kommunikation zwischen Architektur- und TGA-Teams.
Durch diese Kollisionsprüfung und die Nutzung von BCF-Dateien wird ein reibungsloser und effizienter Workflow gewährleistet, der die Planungsqualität und die Effizienz erhöht.
BIMx: Mobil visualisieren, präsentieren und kontrollieren
Seit der Version 18 enthält DDScad eine Anbindung an BIMx, Graphisofts preisgekrönte App für Präsentation und Zusammenarbeit.
Die Anbindung an BIMx, Graphisofts preisgekrönte App für Präsentation und Zusammenarbeit, erweitert maßgeblich Ihre Möglichkeiten, 3D-Modelle, Pläne und Projektinformationen auf einer Vielzahl verschiedener Geräte und Betriebssysteme darzustellen – überall und jederzeit.
Praktische Vorteile der Zusammenarbeit mit Archicad und DDS-CAD
Die Integration von Archicad und DDS-CAD bringt zahlreiche Vorteile für Architekten und TGA-Planer:
- Steigerung der Planungseffizienz: Die standardisierte Modellierung und das effiziente Exportverfahren sparen Zeit und reduzieren die Anzahl der Nachbearbeitungen.
- Verbesserte Planungsqualität und reduzierte Fehlerquote: Dank der präzisen Modellierung und der automatisierten Kollisionsprüfung werden Fehler frühzeitig erkannt und korrigiert.
- Flexibilität durch einfache Modellanpassungen: Da die Modelle regelmäßig aktualisiert und an Projekterfordernisse angepasst werden, ist ein agiler und flexibler Planungsprozess möglich.
Diese Vorteile zeigen, wie die Zusammenarbeit zwischen Architekten und Haustechnikern durch die Integration von Archicad und DDS-CAD optimiert wird und wie die Effizienz und Qualität der Planung erheblich gesteigert werden können.
Für wen sind Archicad und DDS-CAD geeignet?
Die Systeme Archicad und DDS-CAD bieten Lösungen für verschiedene Anwendergruppen:
- Architekten und Planungsbüros: Diese profitieren von der standardisierten Modellierung und den verbesserten Möglichkeiten zur Zusammenarbeit mit der Haustechnik.
- TGA-Planer und Haustechniker: Durch die genaue Übernahme der IFC-Modelle und die Möglichkeit zur Kollisionsprüfung wird ihre Arbeit effizienter und präziser.
- Generalunternehmer und Bauherren: Die zuverlässige Datenbasis und die frühzeitige Fehlervermeidung ermöglichen eine exakte Planung und Ausführung, was sowohl Zeit als auch Kosten spart.
- Fazit: Der Weg zur digitalen Zusammenarbeit in der Gebäudetechnik
Die Kombination von Archicad und DDS-CAD schafft einen modernen, digitalen Workflow für die Bauplanung.
Die Verwendung von Modellierungsrichtlinien, die jährliche Aktualisierung der IFC-Übersetzer und die gezielte Kollisionsprüfung ermöglichen eine reibungslose und effiziente Zusammenarbeit zwischen Architekten und Haustechnikern.
Durch den Einsatz dieser Tools kann der Planungsprozess effizienter und fehlerfreier gestaltet werden – ein wesentlicher Schritt zur Digitalisierung der Bauplanung.
Archicad und DDS-CAD setzen damit neue Standards für eine kollaborative und zukunftsweisende Gebäudetechnik.
