openBIM_® erklärt

Um openBIM_® zu verstehen ist es wichtig die BIM Methode im allgemeinen zu verstehen. Der Stufenplan „Digitales Planen und Bauen“ des Bundesministerium für Verkehr und digitale Infrastruktur beschreibt BIM so:

„Building Information Modeling bezeichnet eine kooperative Arbeitsmethodik, mit der auf der Grundlage digitaler Modelle eines Bauwerks die für seinen Lebenszyklus relevanten Informationen und Daten konsistent erfasst, verwaltet und in einer transparenten Kommunikation zwischen den Beteiligten ausgetauscht oder für die weitere Bearbeitung übergeben werden.“

Aus dem Stufenplan Digitales Planen und Bauen des Bundesministerium für Verkehr und digitale Infrastruktur von Dezember 2015

Für das Arbeiten mit herkömlicher CAD-Software heißt dies:

In der Anfangszeit der CAD wurden Informationen 2-Dimensional erfasst und Sichten separat gezeichnet.

Der nächste Schritt war die Planung in 3D, so dass verschiedene Sichten automatisch abgebildet werden konnten.

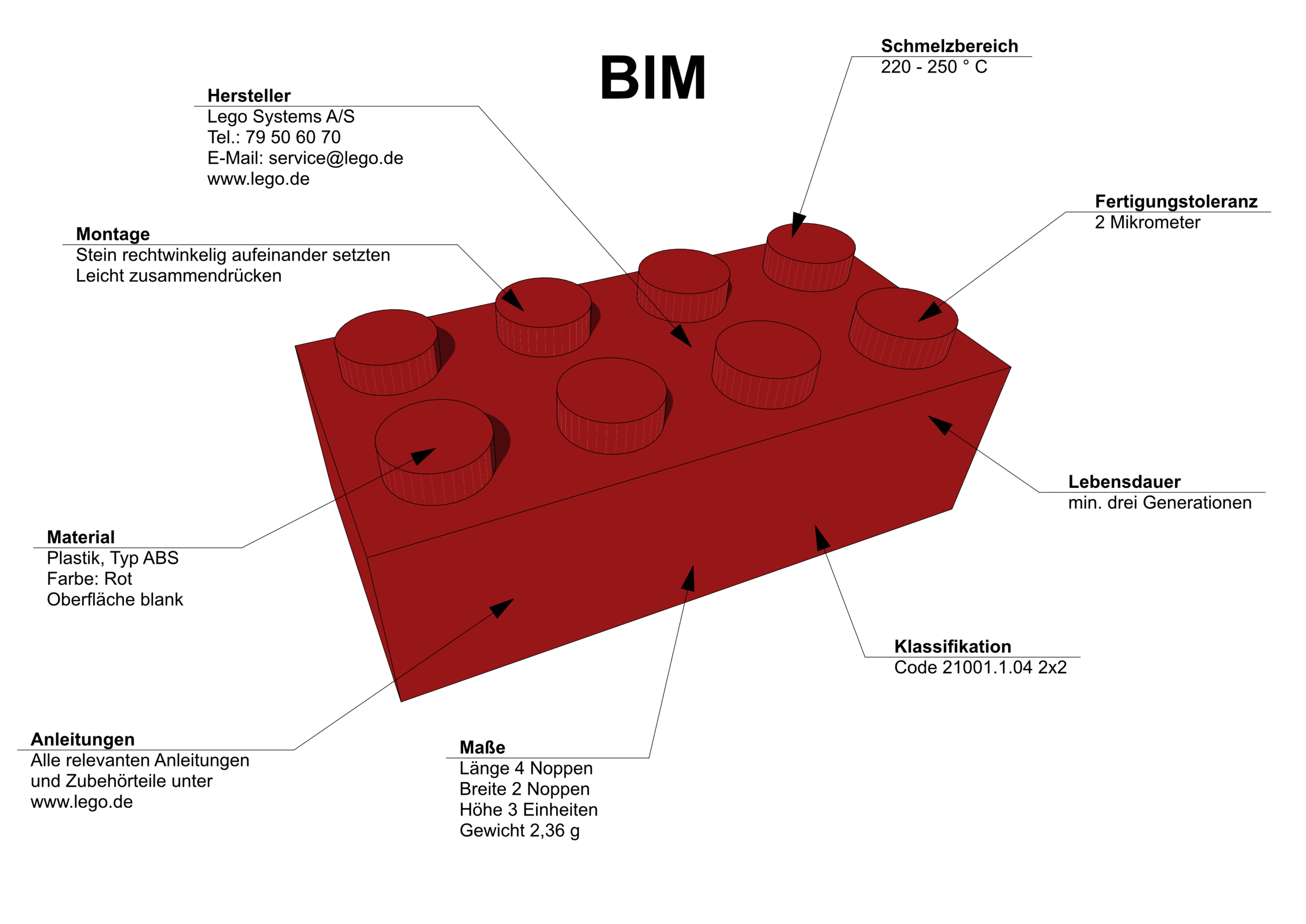

BIM ergänzt die 3-Dimensionale Planung mit zusätzlichen Informationen. Jedem Element können dabei verschiedene und von den anderen Bauteilen unabhängige Informationen zugewiesen werden. Der Zeitpunkt für die Erfassung ist dabei variabel und eine nachträgliche Bearbeitung jederzeit möglich.

In der klassischen Methodik arbeiten alle Disziplinen voneinander getrennt. Erst auf der Baustelle treffen alle Leistungen aufeinander – BIM ermöglicht es dieses Defizit zu eliminieren.

Die Disziplinen agieren partnerschaftlich, hier wird ein gemeinschaftliches, integriertes Denken und Handeln vorausgesetzt, der integrative Ansatz setzt einen erhöhten Koordinierungs- und Abstimmungsaufwand voraus. Mit der BIM-Methode werden Prozesse neu organisiert, was zu einem neuen Optimierungsniveau führt.

Nachfolgende Gewerke / Leistungsphasen profitieren von den optimierten Prozessen, die Durchgängigkeit der Informationen helfen dem Architekten bei der Planung / Ausschreibung bis zur Abrechnung, dem Bauunternehmen beim Bau und dem Bauherren beim Betreiben des Gebäudes.

Über den gesamten Prozess betrachtet sind die Arbeiten, die mittels BIM zu leisten sind, nicht größer. Durch optimierte Abstimmung bietet BIM eine höhere Transparenz, Zeit- sowie Kostensicherheit und ein reduziertes Risiko.

Little BIM

Häufig wird die BIM Arbeitsmethode mit dem Datenaustausch zwischen Architekturbüro und Fachplaner gleichgesetzt. Daher trifft man recht häufig auf die Meinung, dass BIM nichts für kleinere Architekturbüros ist, da es an Planungspartnern fehlt die ebenfalls auf BIM setzen. Dabei kann die Erfassung von Informationen, z.B. über Brandschutzklassen, U-Werte, verwendete Baustoffe und ähnlichen Attribute bereits bei der Planung im Büro hilfreich sein.

Zudem stehen mit Techniken wie der „grafischen Überschreibung“ in Archicad neue Möglichkeiten bereit, die die erfassten Informationen grafisch sichtbar machen können. So lassen sich beispielsweise alle Wände einer bestimmten Brandschutzklasse regelbasiert einfärben.

Diese Art der Verwendung von Informationen innerhalb des Architekturbüros beschreibt man als kleines (little) BIM.

Big BIM

Wenn zu der in little BIM beschriebenen Arbeitsweise nun noch der Datenaustausch mit Dritten dazu kommt, spricht man von big BIM.

Dies ist die Arbeitsweise, die am meisten mit dem Begriff BIM assoziiert wird.

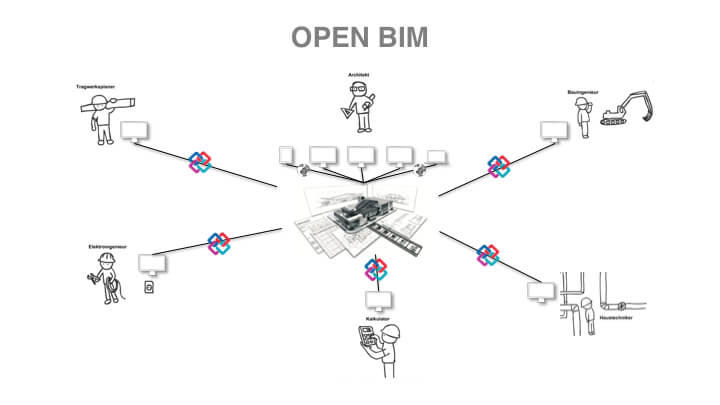

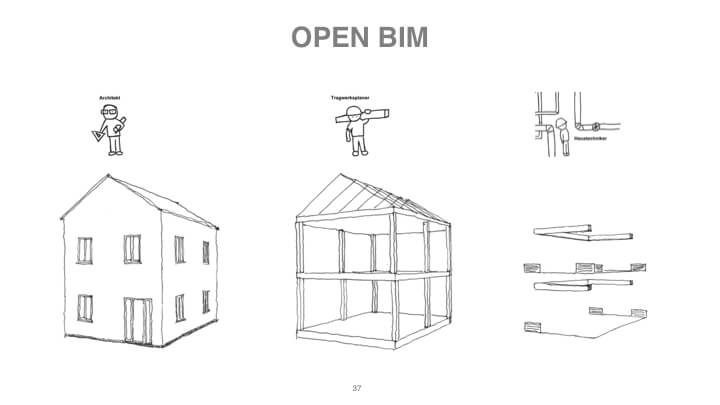

Was ist OpenBIM?

openBIM_® bedeutet ein einheitliches, offenes Dateiformat für einen softwareunabhängigen Datenaustausch. Die Initiative openBIM_® steht für einen modernen Ansatz der interdisziplinären Zusammenarbeit aller Mitglieder der AEC-Branche.

Warum ist OpenBIM_® besser als BIM auf einer Plattform?

Und was muss man beachten, wenn Architekten, Ingenieure und andere Bauschaffende disziplinübergreifend zusammen arbeiten möchten? Das wird im Video anschaulich erklärt:

Sie sehen gerade einen Platzhalterinhalt von Youtube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen

Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube. Mehr erfahren

Warum ist OpenBIM wichtig?

openBIM_® unterstützt einen transparenten, offenen Arbeitsablauf, der es den Projektmitgliedern ermöglicht, unabhängig von den von ihnen verwendeten Software-Werkzeugen teilzunehmen.
openBIM_® schafft eine gemeinsame Sprache für weitgehend referenzierte Prozesse und ermöglicht es Industrie und Regierung, Projekte mit transparentem kommerziellen Engagement, vergleichbarer Dienstleistungsbewertung und gesicherter Datenqualität zu beschaffen.
openBIM_® stellt dauerhafte Projektdaten für die Nutzung während des gesamten Lebenszyklus von Anlagen bereit, wodurch die mehrfache Eingabe derselben Daten und daraus resultierende Fehler vermieden werden.
Kleine und große (Plattform-)Softwareanbieter können an systemunabhängigen „Best-of-Breed“-Lösungen teilnehmen und konkurrieren.
openBIM_® regt die Online-Produktangebotsseite mit genaueren Benutzernachfragesuchen an und liefert die Produktdaten direkt in die BIM.

Schulungen zu OpenBIM

ein schwarzes gebäude mit schneebedecktem dach. [archicad 27]

Archicad Ausbildung

Modul 5 – BIM-Methodik I & II (Grundlagen & Auswertungen)

🌐 Erlernen Sie die Grundlagen der BIM-Methodik in Archicad: Eigenschaften, Klassifizierungen, Modellierungsrichtlinien, Öffnungen und mehr. Ideal für erfahrene Anwender. 🖥️

Mehr erfahren »

das Äußere eines gebäudes mit schwarzer fassade, das die bim methode für modul 5.2 planung & dokumentation nutzt.

Archicad Ausbildung

Modul 6 – BIM-Methodik III (Datenaustausch)

🔗 Vertiefen Sie sich in Modul 6 in den Datenaustausch mit IFC und BCF, inklusive Nutzung des IFC-Projektmanagers und Modellprüfungen in Archicad. Für Anwender mit Vorerfahrung. 💡

Mehr erfahren »

REVOLUTIONIEREN SIE IHR BAUPROJEKTMANAGEMENT MIT NOVA AVA BIM

NOVA AVA BIM ist eine cloudbasierte Software für das durchgängige 3D-modellorientierte Baukostenmanagement und eignet sich für alle Fachbereiche in Hoch-, Tief-, Anlagen & Landschaftsbau.

Das Onlinetool für Kostenplanung, LV-Erstellung, Ausschreibung, Vergabe, Abrechnung, Controlling von Bauprojekten funktioniert einfach, robust und schnell – unabhängig von Ort, Zeit & für nahezu alle Endgeräte optimiert.

openBIM vertiefen

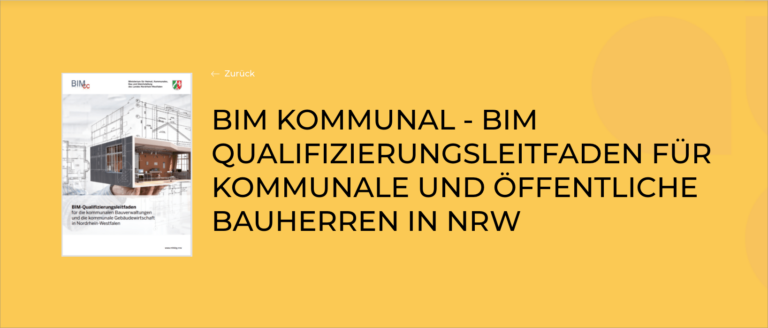

bim qualifizierungsleitfadenfuer kommunale undoeffentliche bauherren in nrw

BIM

BIM QUALIFIZIERUNGSLEITFADEN FÜR KOMMUNALE & ÖFFENTLICHE BAUHERREN IN NRW (PdF)

Mit Hilfe der Kommunen kann jeder einzelnen Prozesse im Lebenszyklus eines Gebäudes im Hinblick auf Transparenz und Nachhaltigkeit optimiert werden. Der BIM Qualifizierungsleitfaden NRW ist ein erstes Instrument für Kommunalverwaltungen zur schrittweisen Einführung der Digitalisierung.

BIM

Die Vorteile von BIM für Bauunternehmen

Beim Planen und Bauen kommen eine Vielzahl digitaler Werkzeuge zum Einsatz. BIM ist keine Software.

Ein Bild eines Gebäudes mit der Aufschrift zünft bauen, das die Umsetzung der BIM-Richtlinien verdeutlicht.

Anleitung

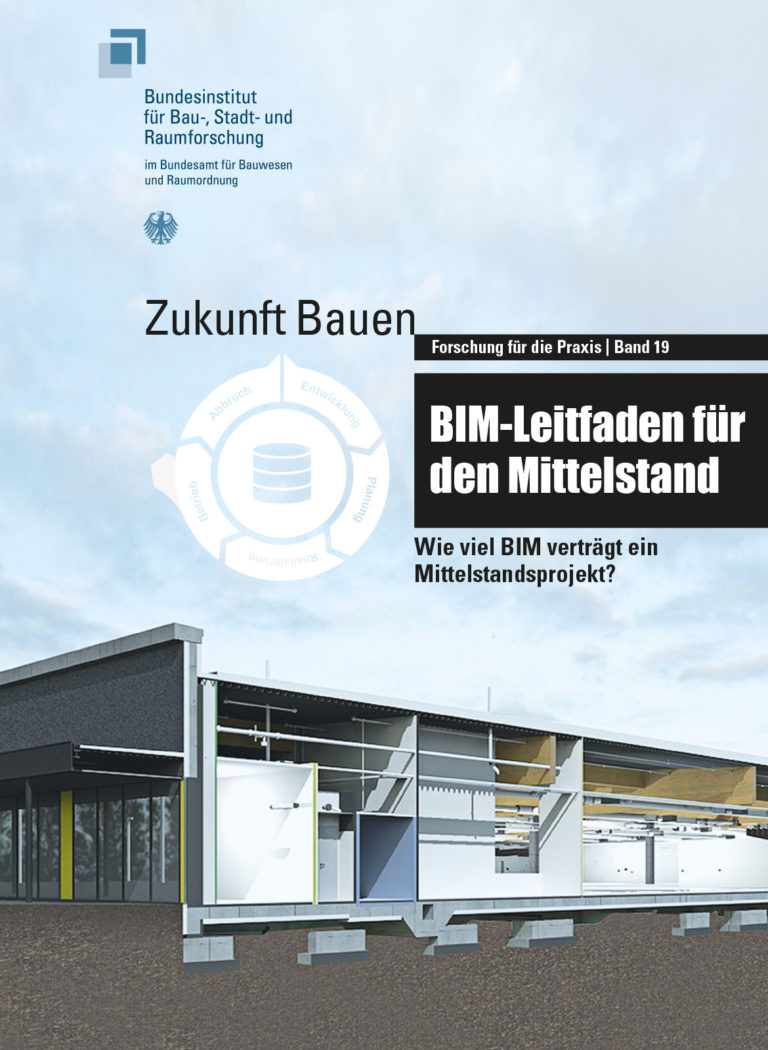

Leitfaden BIM

BIM-Leitfaden für den Mittelstand mit Checkliste zur Projektumsetzung
Für alle, die sich näher mit dem Thema BIM beschäftigen möchten, stellen wir einen praktischen Leitfaden vor. Der Leitfaden zeigt, wie sich kleinere Projekte mit der IT-gestützten Methode planen und umsetzen lassen.

Was ist der Dateistandard IFC?

IFC (Industry Foundation Classes) ist ein Dateistandard, der laufend überarbeitet und weiterentwickelt wird. Dieser Dateistandard sorgt für einen reibungslosen Datenaustausch.

Mit Hilfe dieses Dateistandards können 3D-Planungsdaten mit vergebenen, beschreibenden Attributen zwischen Bausoftwaresystemen übertragen werden. Vollkommen plattformneutral.

Graphisoft WEST
ist openBim_® Partner

Graphisoft unterstützt den plattformneutralen Austausch

Besonders als Softwarehersteller sehen wir es als sehr wichtig an, dass Dateien plattformneutral und möglichst reibungslos und verlustfrei ausgetauscht werden können. Deshalb unterstützen wir diese Initiative, die ursprünglich mit buildingSMART, einem internationalen Verband, ins Leben gerufen wurde.

Das Ziel ist es, eine Methode zu schaffen, die das Planen, Bauen und Bewirtschaften von Gebäuden mittels durchgängiger Informationsverarbeitung und offener Standards reibungslos und effizient gestaltet.

openBIM_® steht bei GRAPHISOFT für das klare Bekenntnis, Building Information Modeling gemeinsam mit buildingSMART effizient, praktikabel und zukunftsfähig zu gestalten. Mit den softwareneutralen Weltstandards IFC und BCF im Zentrum.

openBIM_® funktioniert.

Für den offenen Datenaustausch engagieren wir uns nicht nur bei der Entwicklung unserer Software.

Auch auf Verbandsebene machen wir uns für openBIM_® stark – als aktives Mitglied des buildingSMART e.V., der hinter dem IFC-Format steht. Aber auch in direkter Zusammenarbeit mit vielen anderen Softwarehäusern bringen wir das Thema openBIM® voran.

Eine wichtige Frage hierbei ist immer, ob openBIM_® in der Praxis auch hält, was es in der Theorie verspricht. Deshalb unterziehen wir unsere Schnittstellen immer wieder harten Praxistests. So haben wir gemeinsam mit mehreren AVA-Herstellern überprüft, wie sich Daten zur BIM-basierten Mengen- und Kostenermittlung verhalten, wenn man sie an ein BIM-fähiges AVA-Programm übermittelt.

Das Ergebnis: Die Daten wurden korrekt übertragen. Bei allen Softwarelösungen kam es zur exakten Übereinstimmung respektive nur zu geringfügigen Abweichungen von weniger als 1 % im Vergleich zur manuellen Methode – bei erheblicher Zeit- und Arbeitsersparnis.

Mit anderen Worten: openBIM_® funktioniert.

Und wir bleiben dran: Wie das gesamte Programm werden wir auch die Schnittstellen von Archicad laufend optimieren und in weiteren Praxistests überprüfen.
