BIMmTool für Archicad: Effiziente Punktwolken-Arbeitsabläufe für Sanierung, Bestandsaufnahme und Neubau
Das BIMmTool ist die ideale Ergänzung für Archicad-Nutzer, die präzise und effiziente BIM-Modelle aus Laserscan-Daten erstellen möchten. Nahtlos in die Archicad-Arbeitsumgebung integriert, vereinfacht das Add-on die Erstellung von BIM-Modellen und bietet leistungsstarke Funktionen für den Import, die Analyse, Modellierung und Qualitätskontrolle von Punktwolken – und das alles ohne zusätzliche Software.
Egal ob Sanierungsprojekte, Bestandsaufnahmen oder Neubauplanungen: Mit dem BIMmTool arbeiten Sie einfacher, schneller und genauer.
Es ist Ihr Schlüssel zu effizienteren Workflows und maximaler Planungssicherheit.
Warum das BIMmTool?
Das Add-on wurde entwickelt, um alle Schritte Ihrer Punktwolken-Workflows zu unterstützen – vom Import über die Analyse und Modellierung bis hin zur Qualitätskontrolle und Veröffentlichung.
BIMmTool hat die Art und Weise, wie ich Vermessungen durchführe, verändert, indem ich schneller und vor allem genauer geworden bin. Ich brauche nicht mehr zur Baustelle zu gehen, da die Punktwolkenansicht völlig ausreicht, um das Gebäude zu visualisieren.
- Direkt in Archicad arbeiten
- Für macOs & Windows
Highlights auf einen Blick:
- Nahtlose Integration: Komplett in Archicad integriert – keine Drittanbieter-Software erforderlich.
- Professionelle Ergebnisse: Präzise Modellierung, automatisierte Analysen und optimierte Workflows.
- Höchste Effizienz: Importieren Sie native Punktwolkenformate direkt und sparen Sie Zeit sowie Speicherplatz.
- Planungssicherheit: Delta-Analysen, Modellvergleiche und Qualitätskontrollen für jeden Projektstatus.
- Flexibilität: Für jede Planungs- und Ausführungsphase – von der Bestandsaufnahme bis zum finalen Modell.
Professionelles Bestandsmanagement mit dem BIMmTool PRO – 14 Tage kostenfrei testen
Ab sofort stehen Ihnen zwei BIMm-Tool Varianten zur Verfügung:
BIMm-Tool Lite:
- Kostenlos für alle Archicad 28 Nutzer mit aktivem SSA-, Subscription- oder Forward-Vertrag
- Erhältlich über Download auf www.bimm-solutions.com mit anschließender kostenfreier Lizenzierung
- Import und Management verschiedener Punktwolkenformate
- Grundlegende Analysefunktionen
BIMm-Tool Pro:
- Erweiterte Funktionalität für professionelle Anforderungen
- Erhältlich über das Graphisoft Center West mit unserem Link, siehe Button.
- Zusätzliche Features wie detaillierte Analysen, erweiterte Modellierung und umfangreiche Qualitätskontrolle

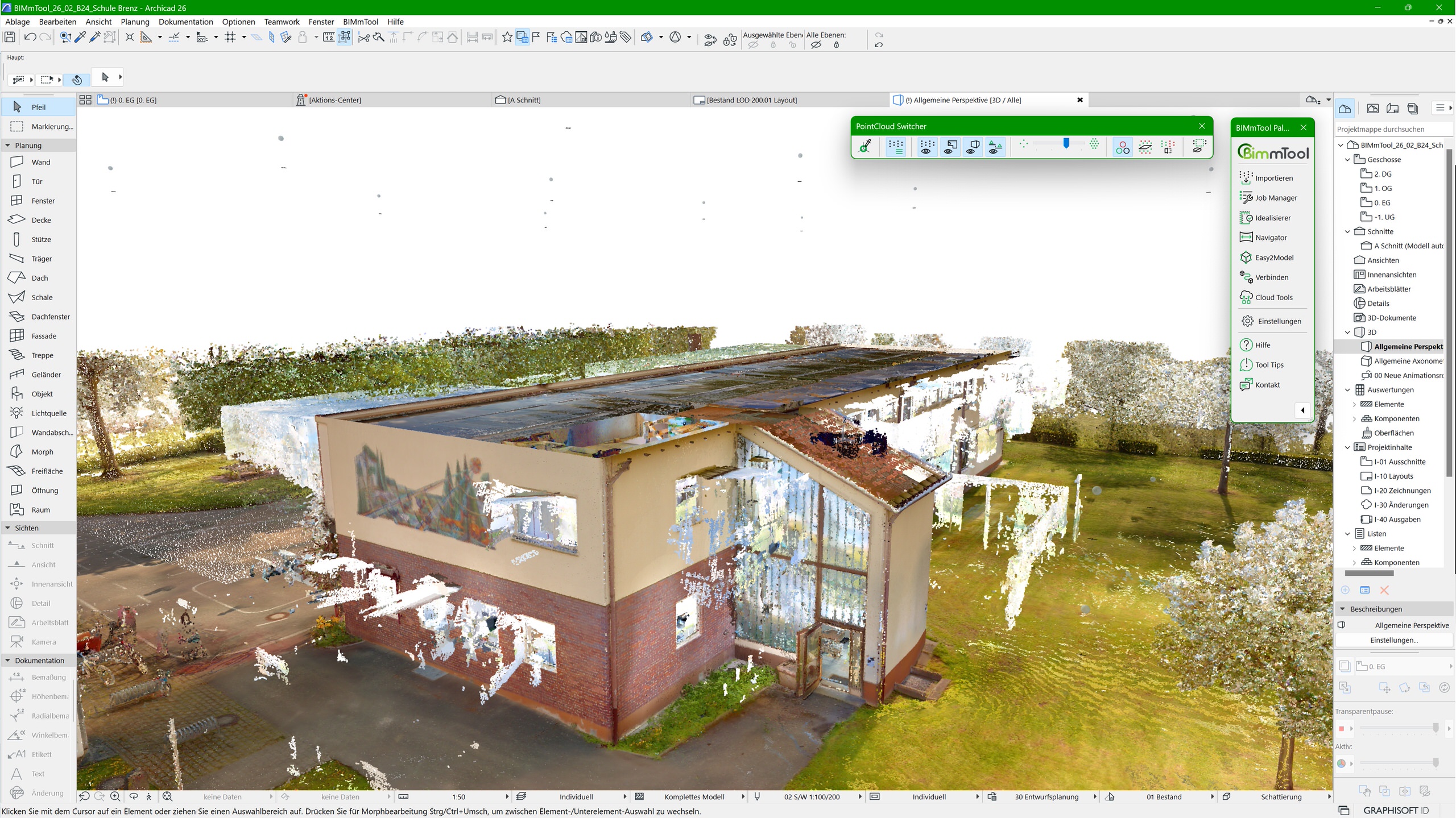

1. Punktwolken-Import und Organisation

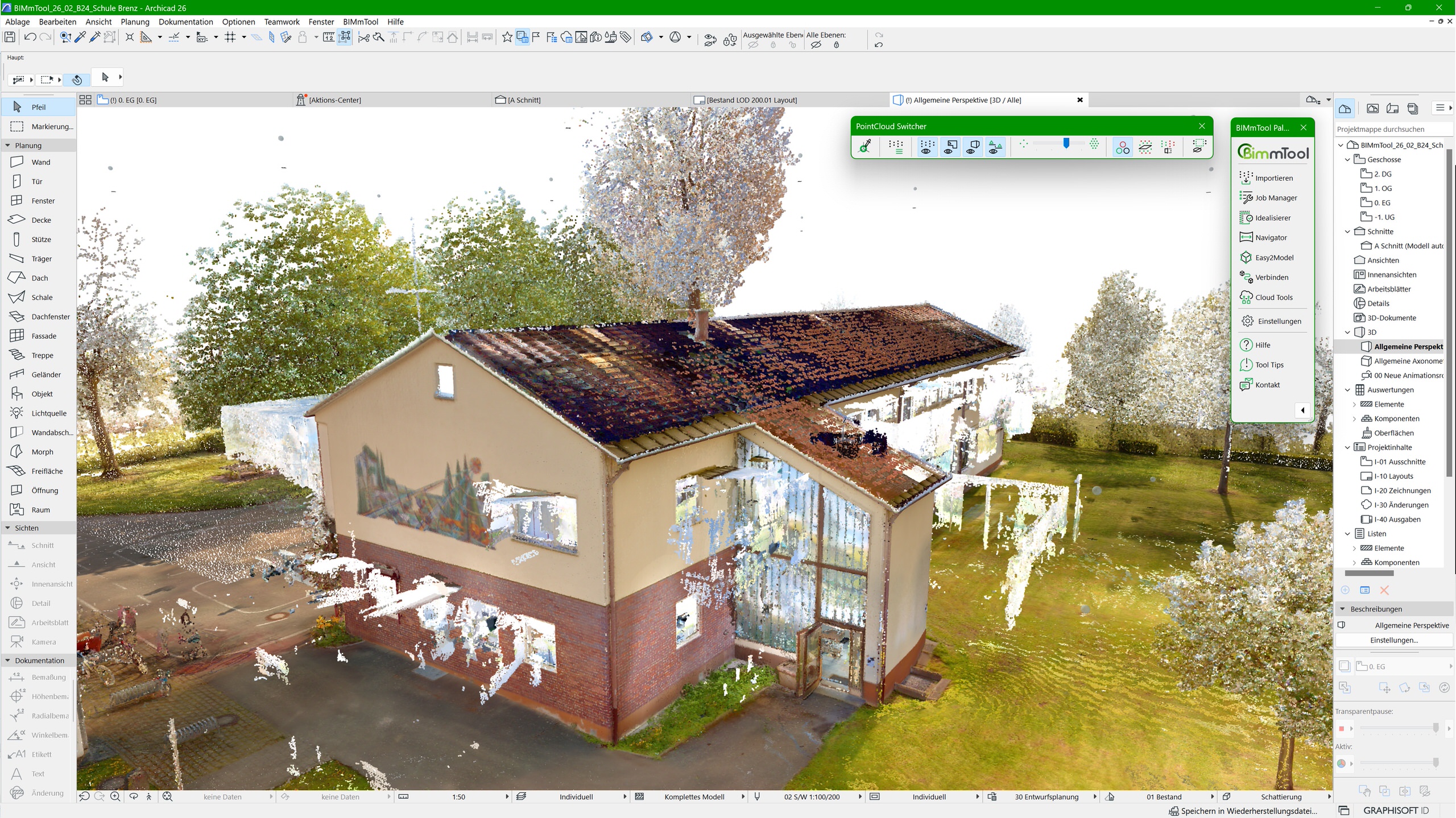

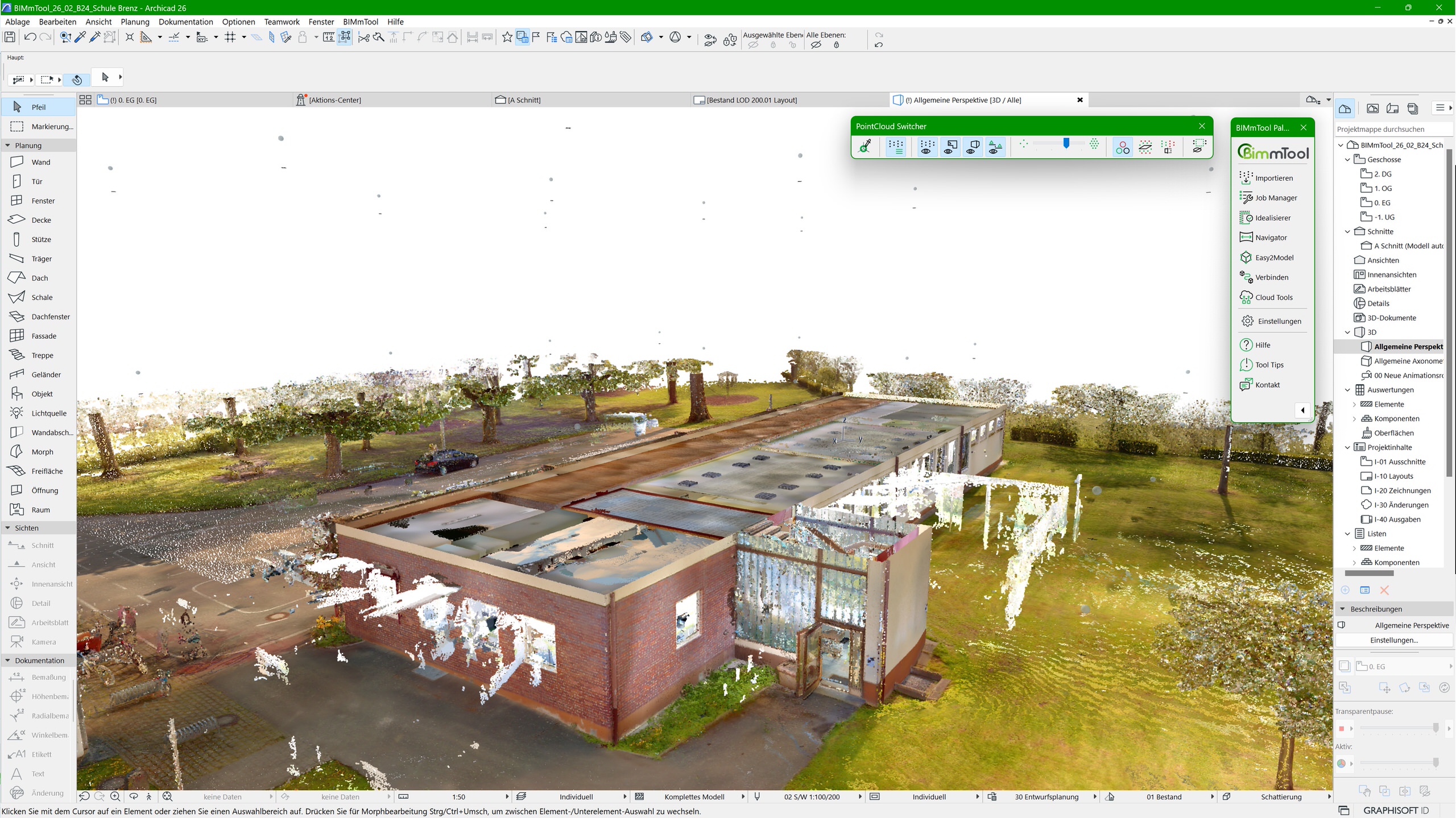

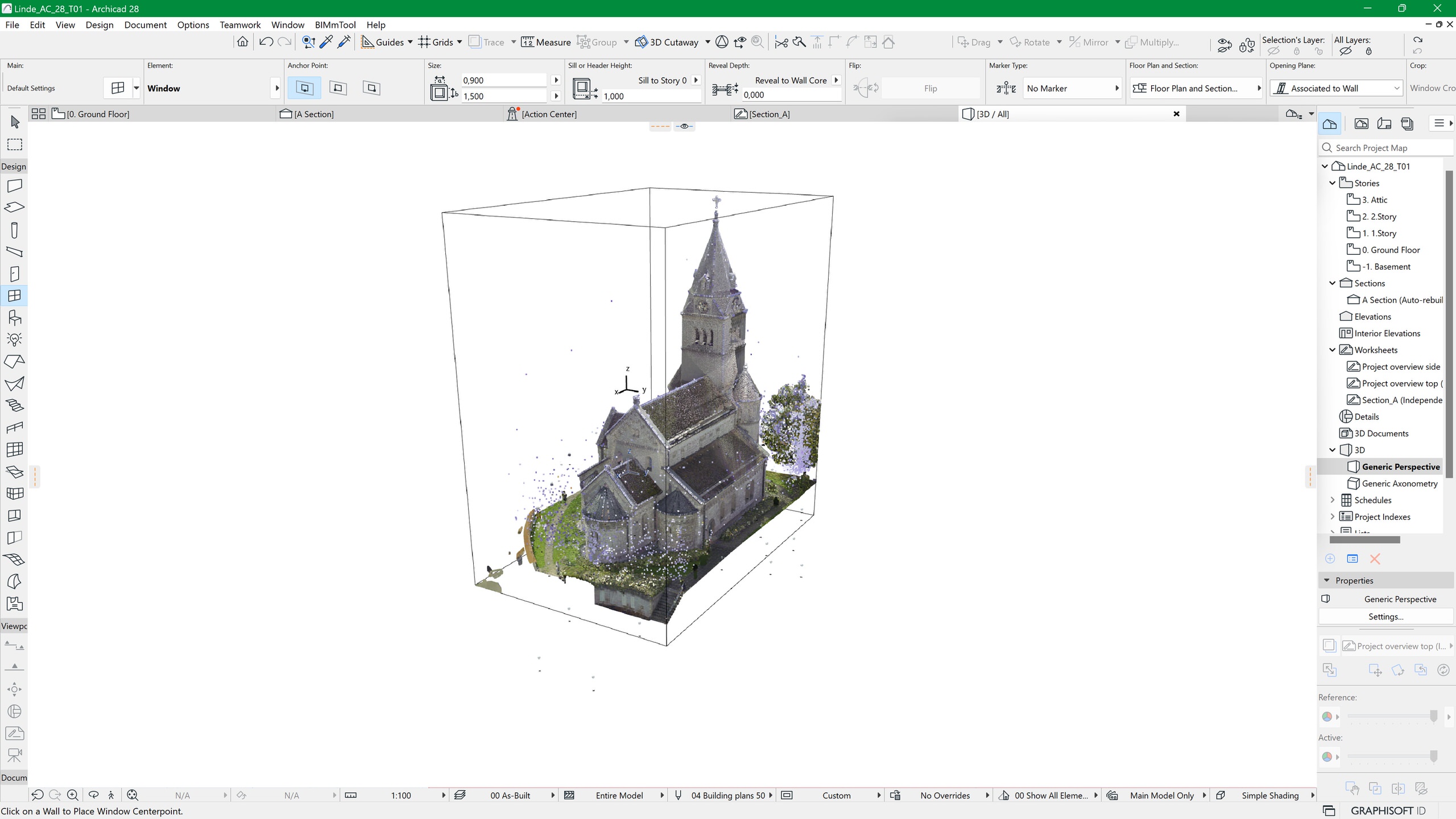

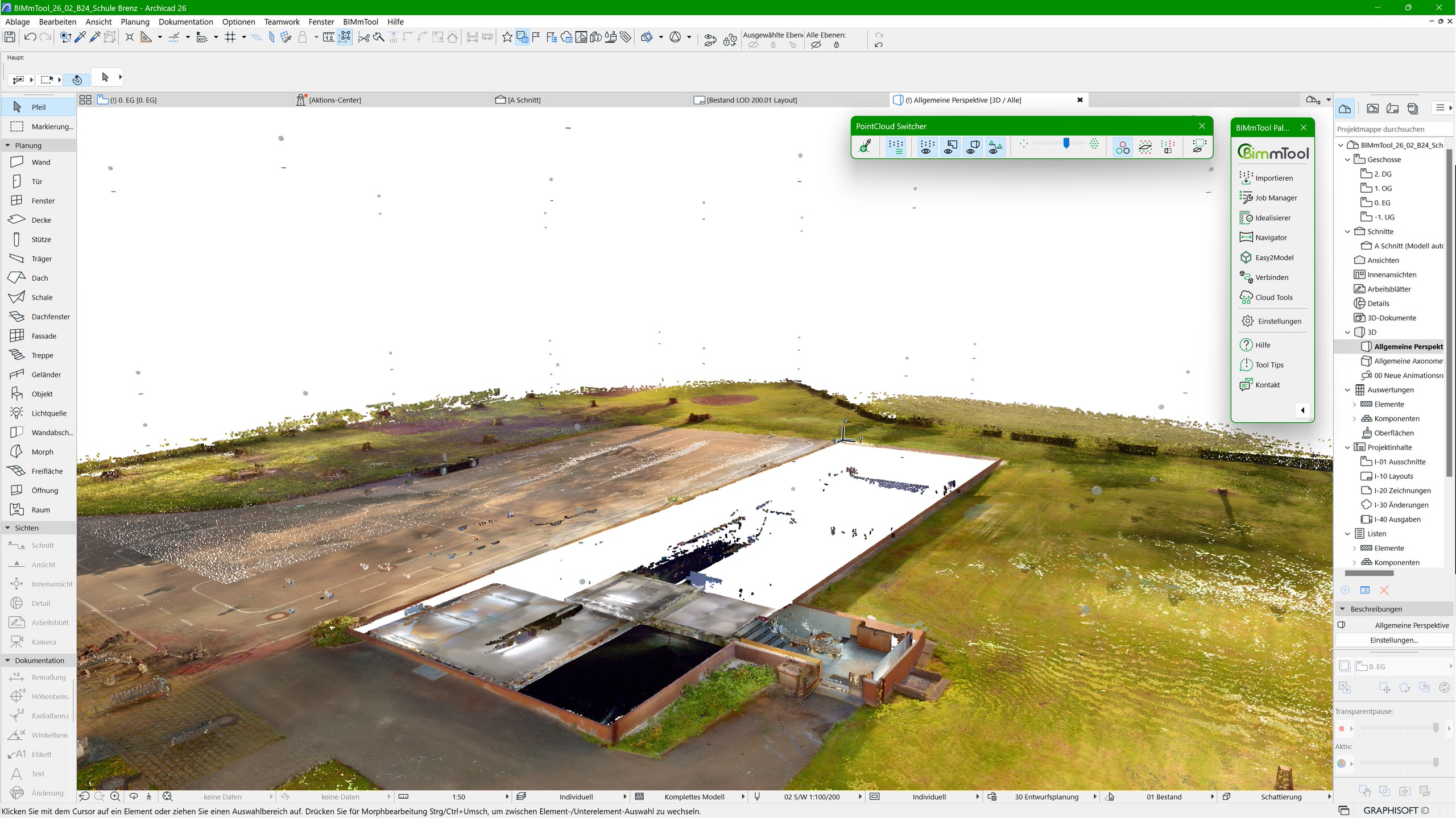

- Importieren Sie die gängigsten Formate wie Leica, FARO, RIEGL oder NavVis VLX direkt in Archicad.
- Arbeiten Sie strukturiert, unstrukturiert oder hybrid – ohne Umwege.
Durch die Punktwolken kann man immer wieder Details vermessen, auf die man im ersten Moment teilweise nicht achtet. Man bekommt einen guten Einblick in das Projekt, auch wenn man noch nicht vor Ort war.
2. Analyse-Tools

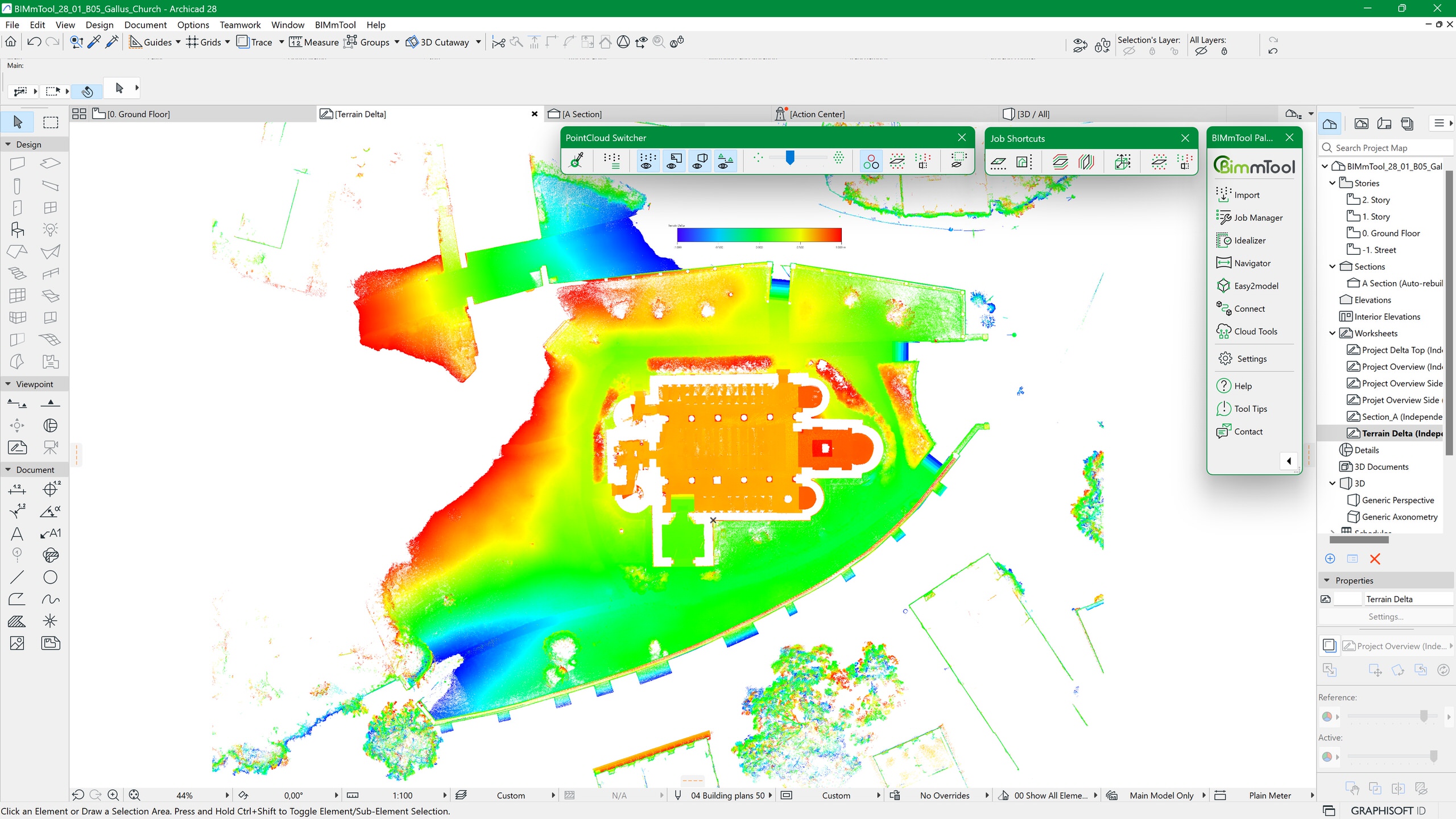

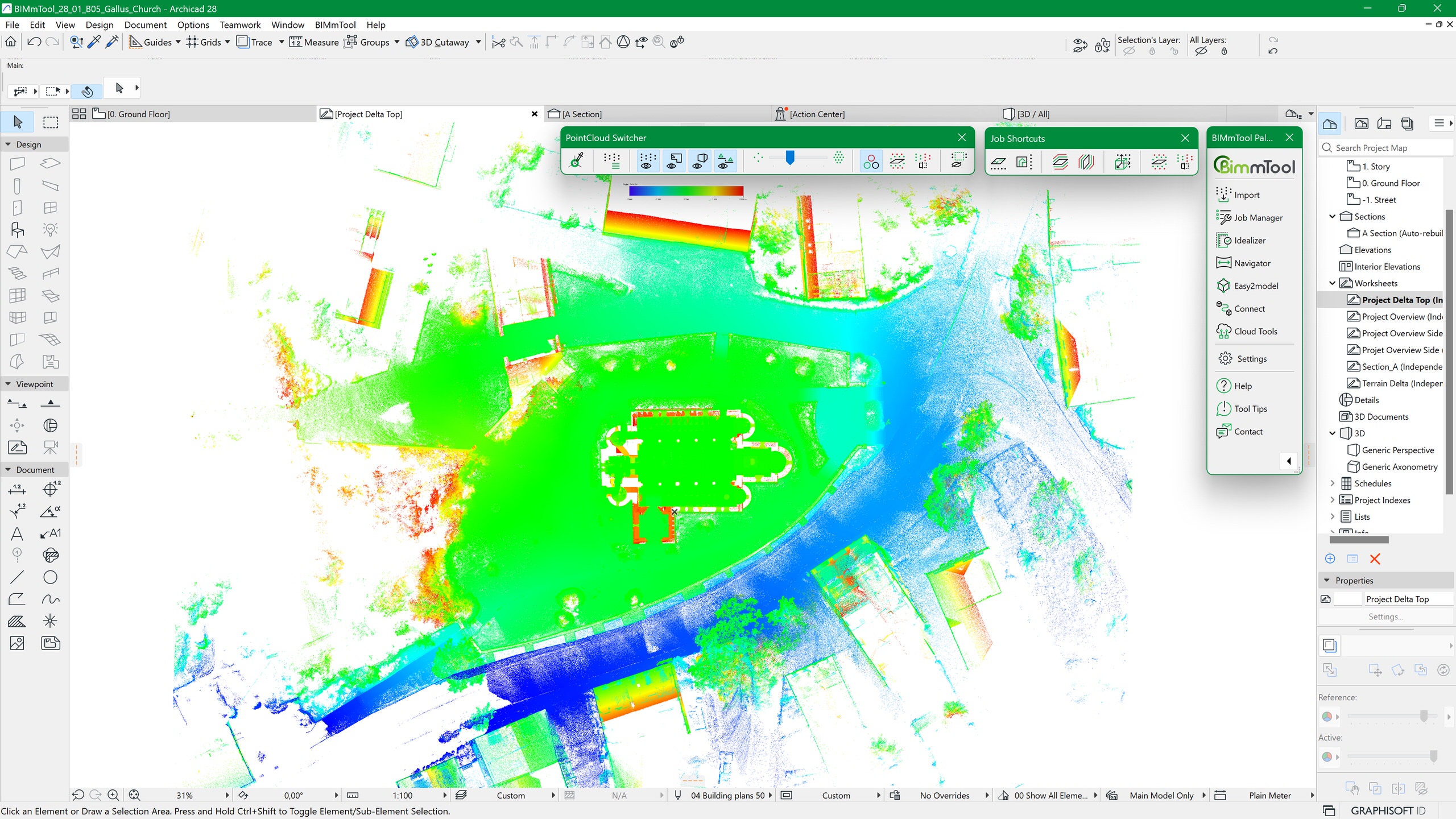

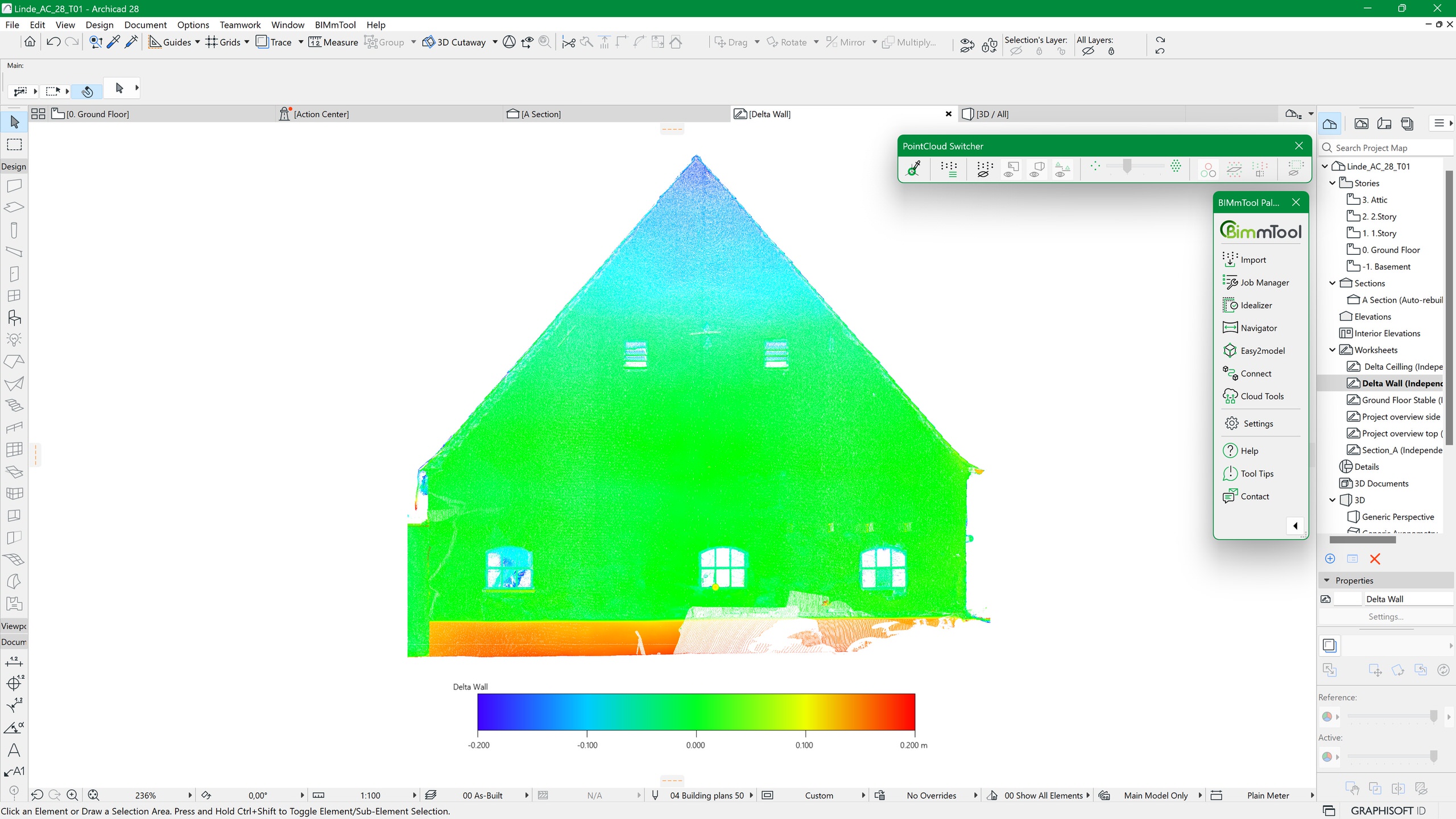

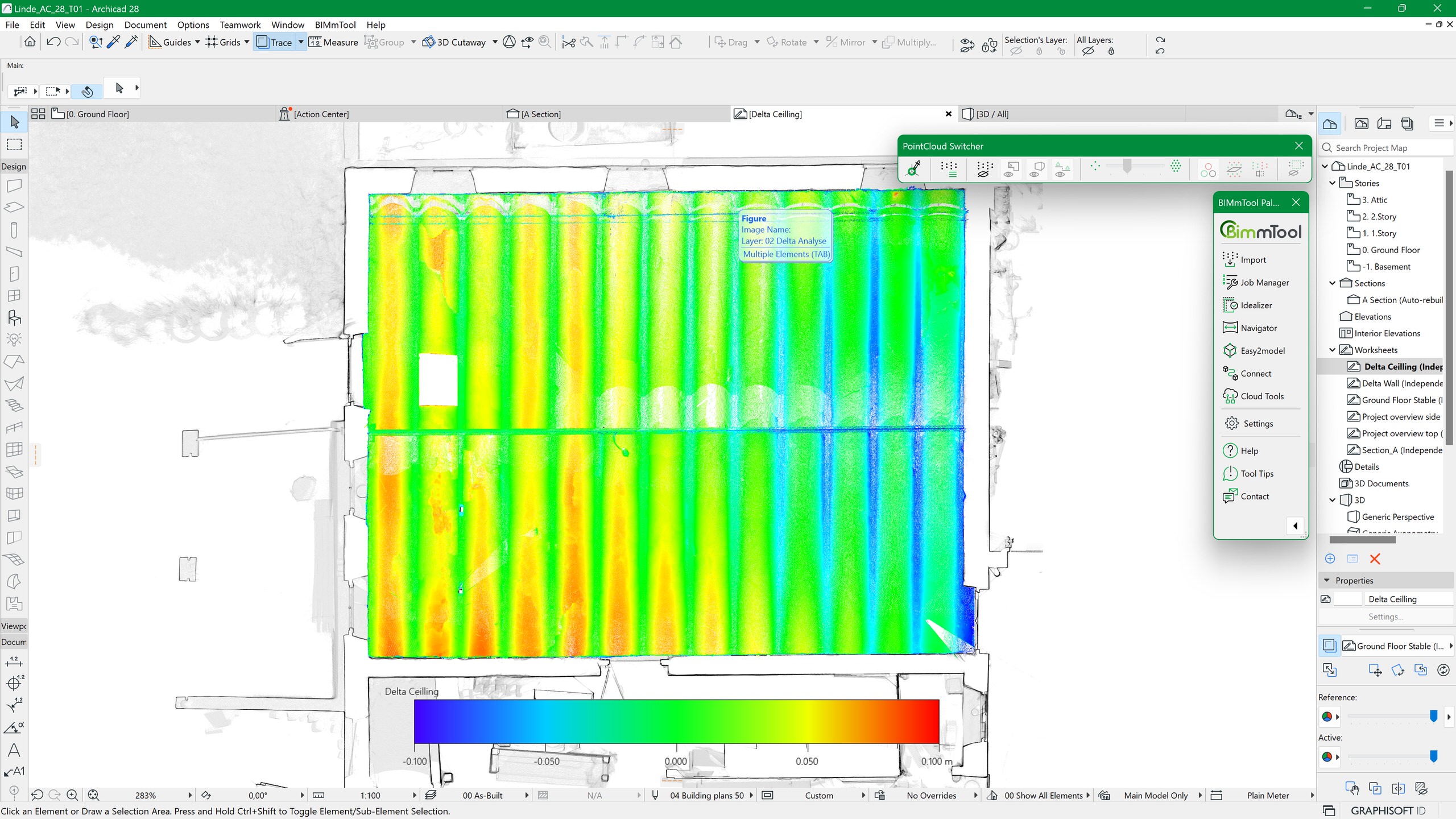

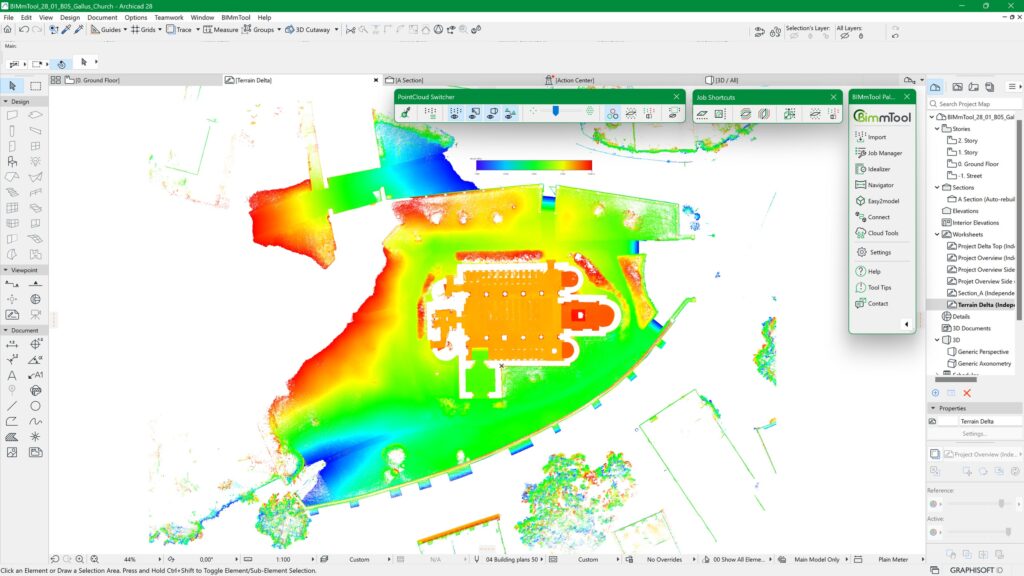

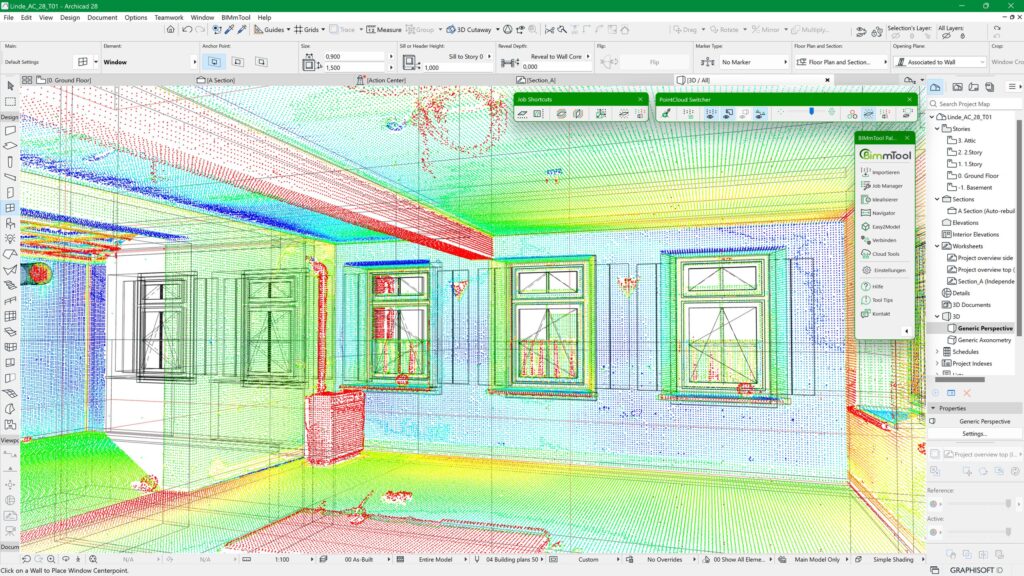

- Entdecken Sie Details mit Delta-Analysen und farbkodierten Punktwolken.
- Optimieren Sie Ihre Modellierung durch verformungsgerechte Schnitte und Ansichten.
Mit BIMmTool kann ich Punktwolken in beliebiger Größe in Archicad einlesen. Außerdem kann ich damit detaillierte Scans verarbeiten und schnell komplexe Archicad-3D-Modelle erstellen, die meine Kunden begeistern.
3. Effiziente Modellierung

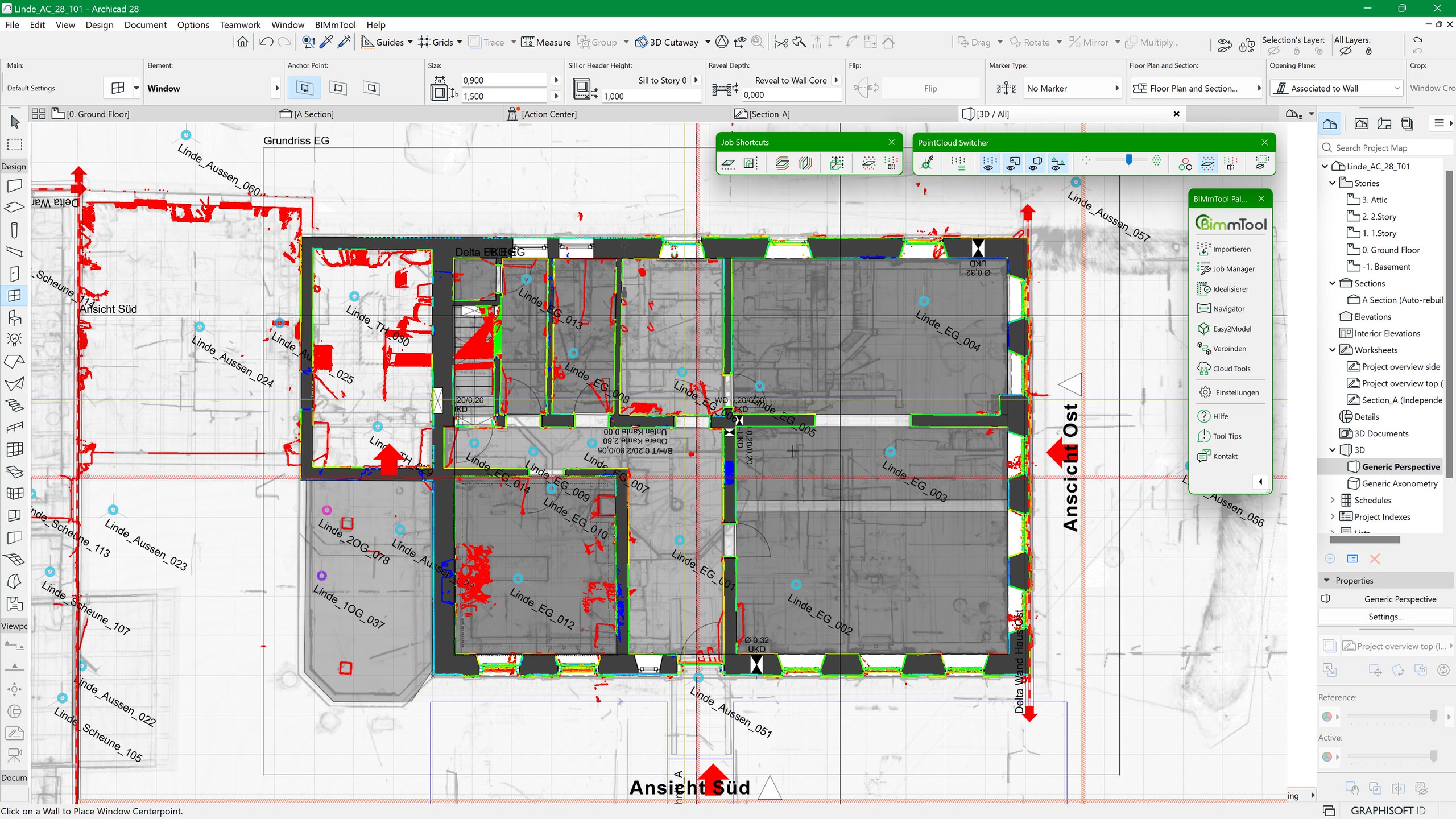

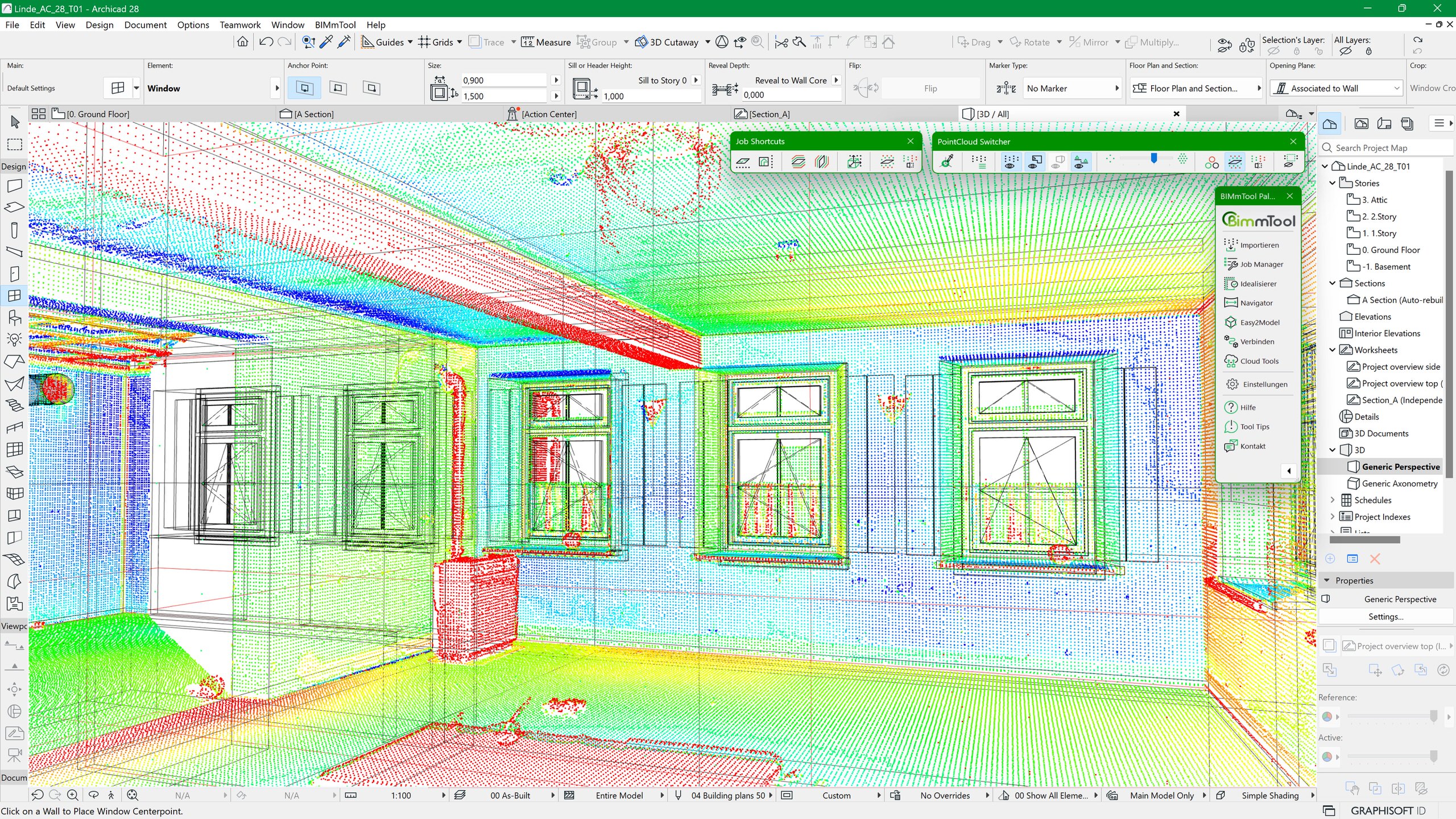

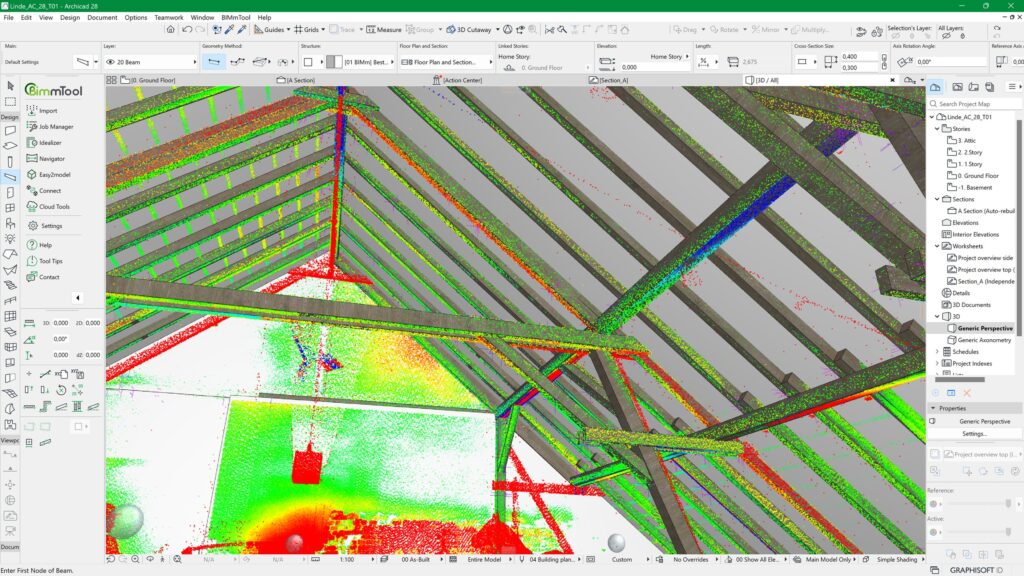

- Nutzen Sie über 70 Easy2model-Funktionen, um Fenster, Türen oder Wände in Sekundenschnelle zu platzieren.
- Profitieren Sie von Orthofotos als Blaupausen für Ihre Projekte.
4. Qualitätskontrolle & Vergleich

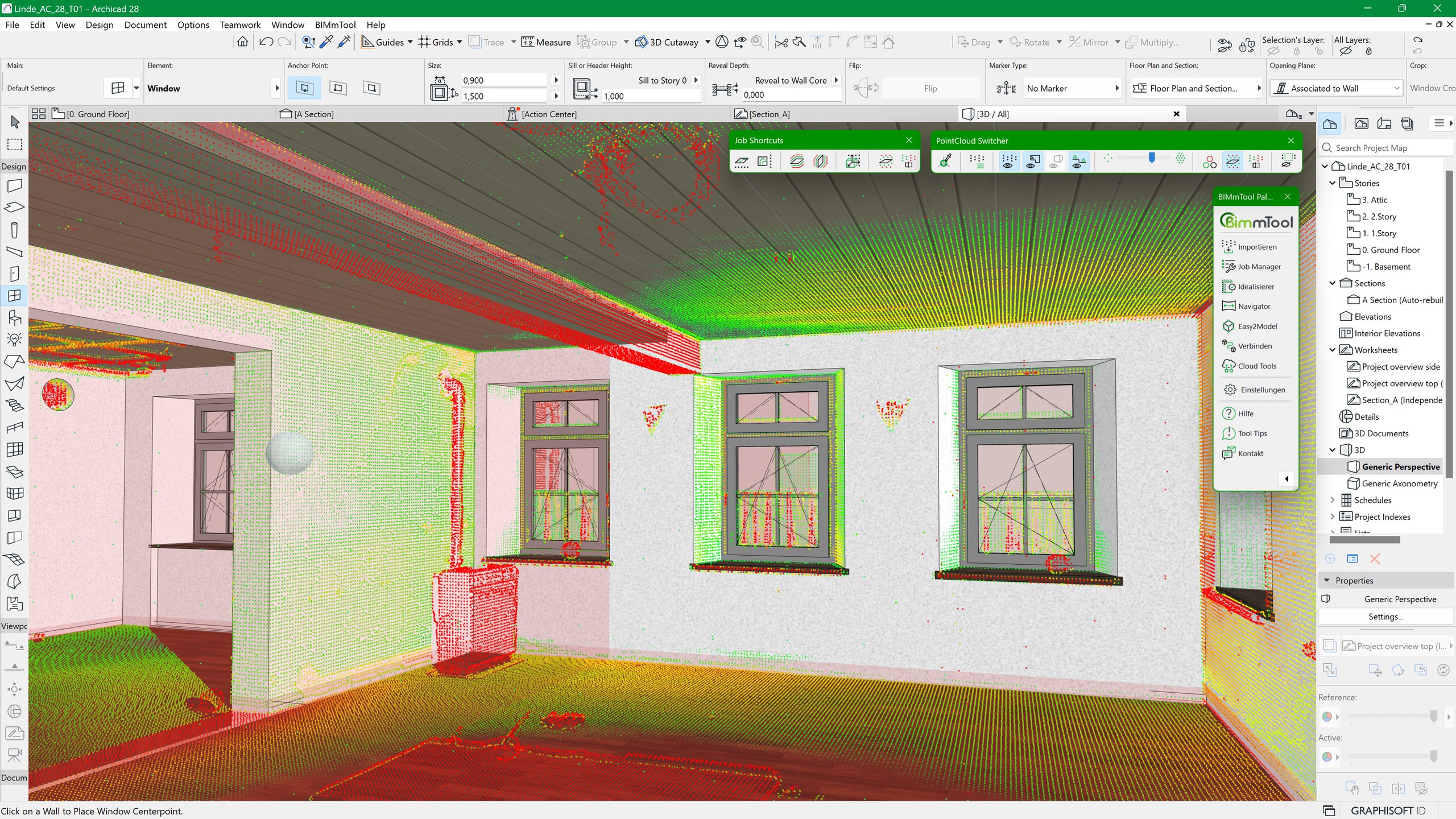

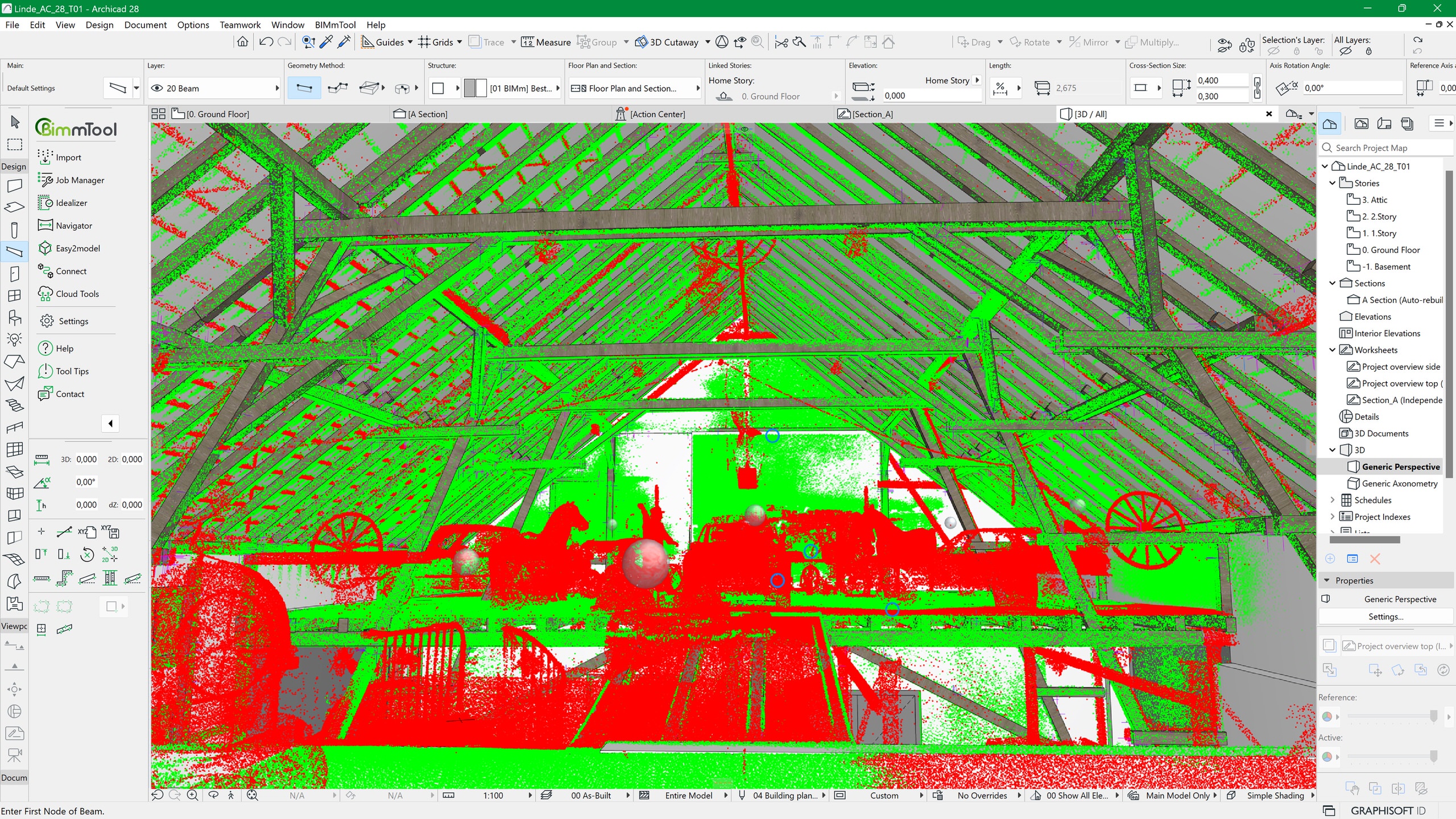

- Visuelle und automatisierte Prüfungen sichern die Präzision Ihrer Modelle.
- Vergleichen Sie Bauprojekte in jeder Phase mit dem Planungsmodell und erkennen Sie Abweichungen frühzeitig.
5. Publizieren und Teilen

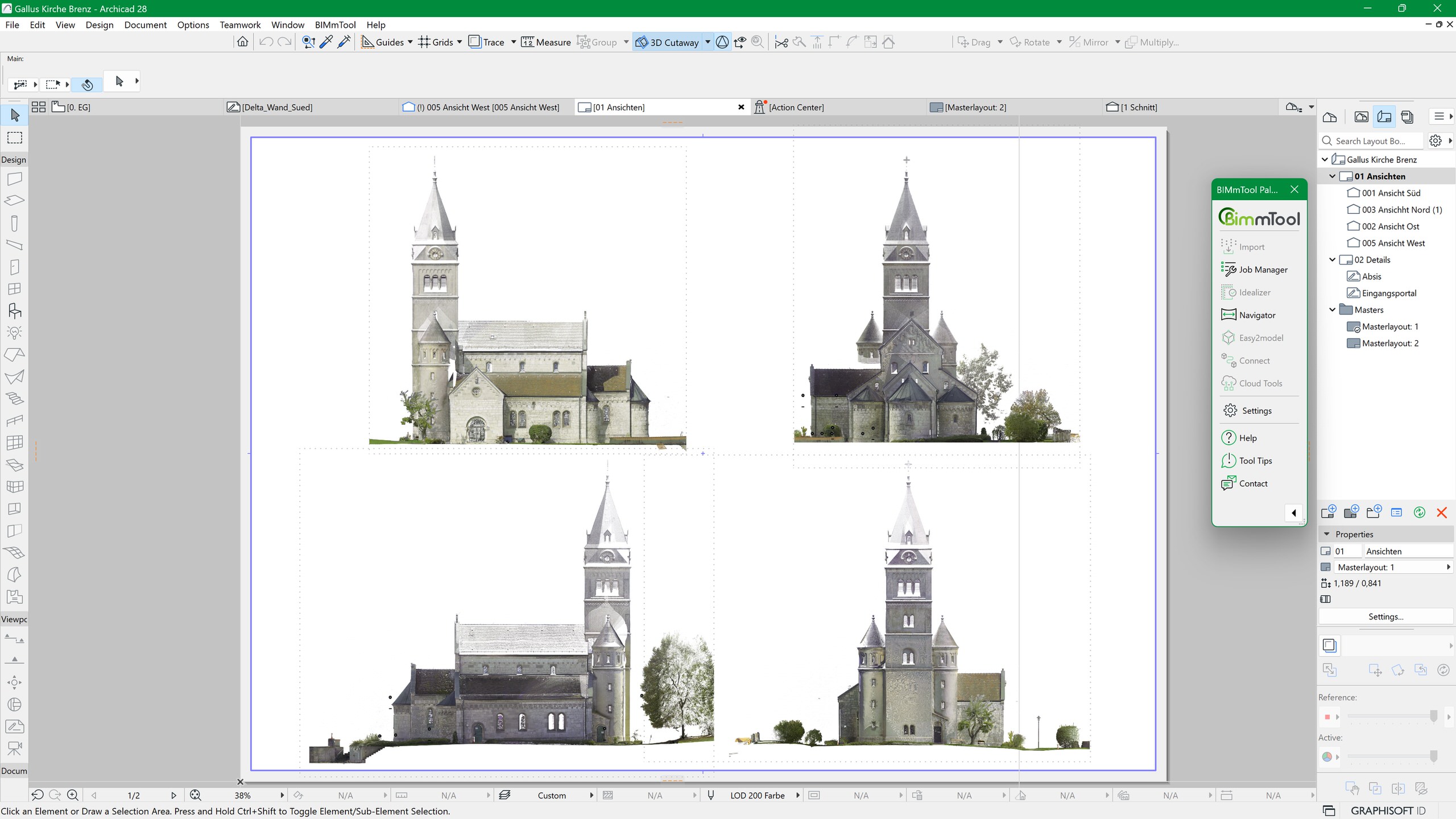

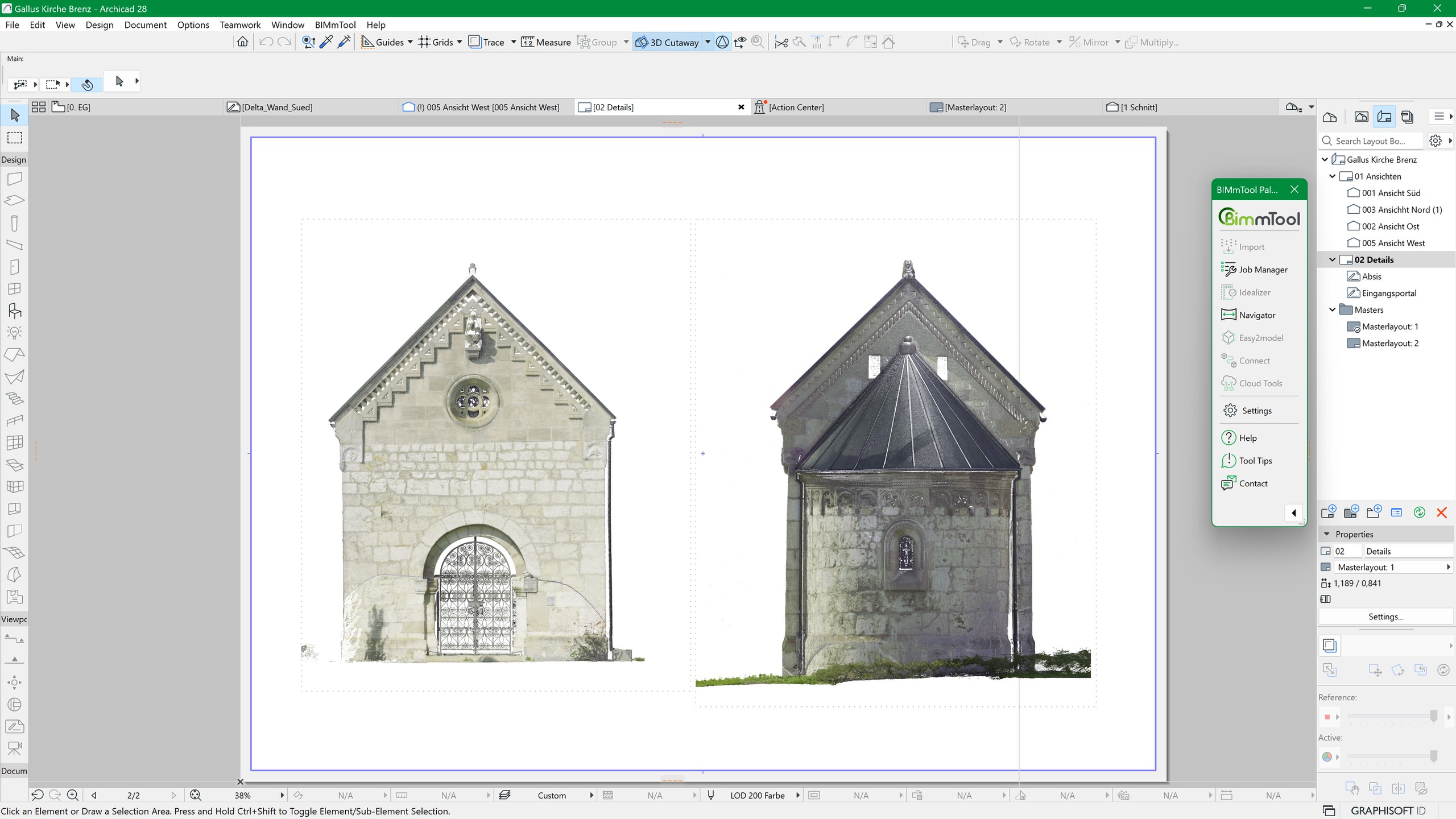

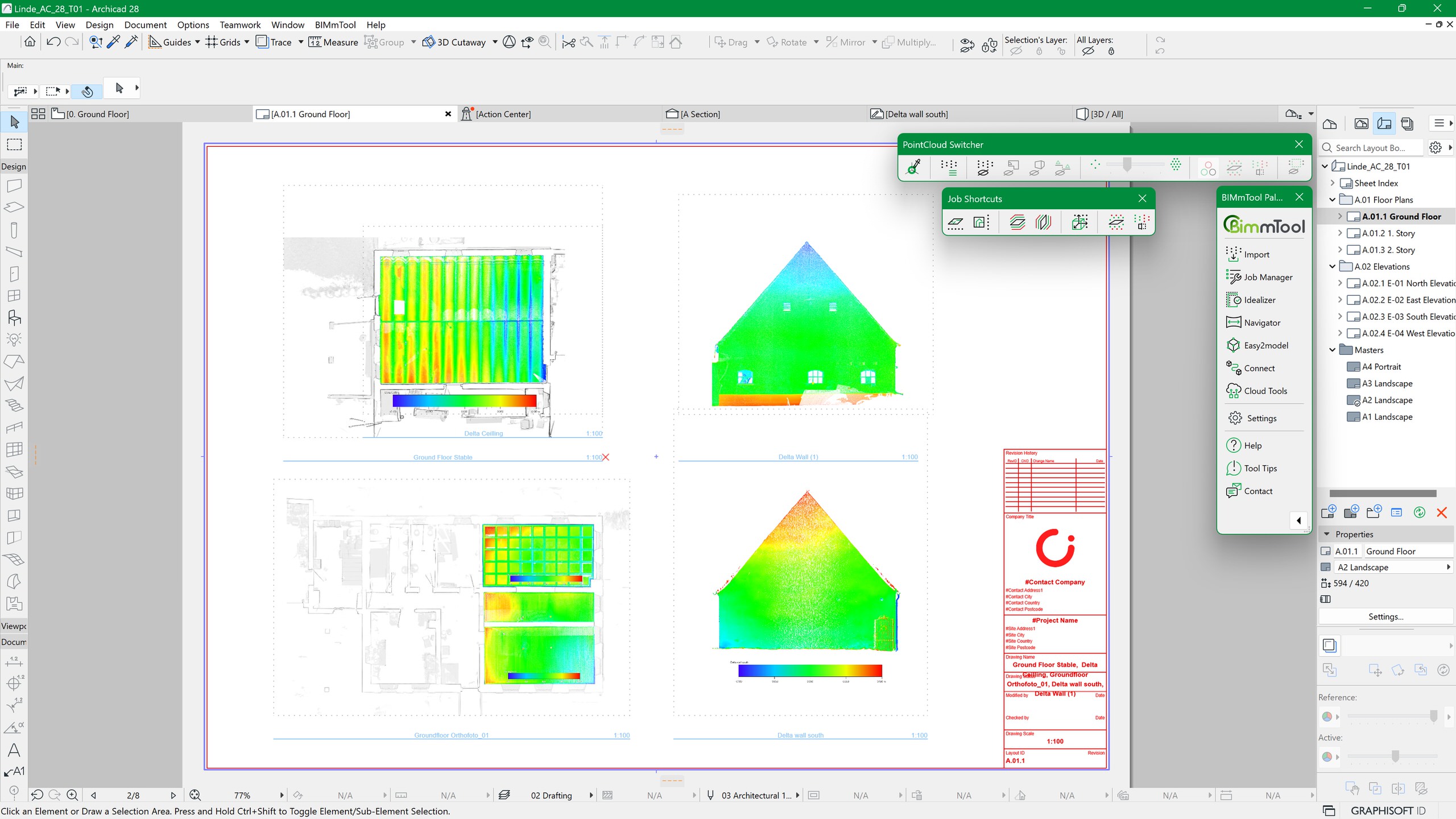

- Erstellen Sie Orthofotos und exportieren Sie Ergebnisse nahtlos für Ihre Layouts.
- Teilen Sie Projekte und Daten mühelos im Team – lokal und über die Cloud.
Informativ, gut organisiert, durchwegs gut strukturiert und gegliedert, verschafft einen umfassenden Gesamtüberblick - insgesamt eine kompetente, lockere und intensive Wissensvermittlung + ein sehr sympathischer und motivierender Dozent 🙂
Modul 13 – BIMm-Tool
Ziel und Inhalt: In dieser Schulung wird der Umgang mit dem Add-On BIMm-Tool zur vereinfachten
Funktionsvergleich: BIMmTool Lite vs. BIMTool Pro
| BIMmTool Lite | BIMmTool Pro | |
|---|---|---|
| BIMmNavigator | + | + |
| Alle unterstützten Import-Formate | + | + |
| Punktwolke Switcher | + | + |
| Hoch performante Punktwolken-Multiprocessing und Interpolation | + | + |
| Auflösung bis zu 25 mm ändern | + | + |
| Entfernungsabhängige Auflösung in 3D | + | + |
| IVION-Integration zur Ansicht von Panoramen | + | + |
| Möglichkeit, große unstrukturierte Punktwolken zu importieren, einschließlich Vorschau und Funktion der Aufteilung nach Geschossen | + | + |
| Easy2model | – | + |

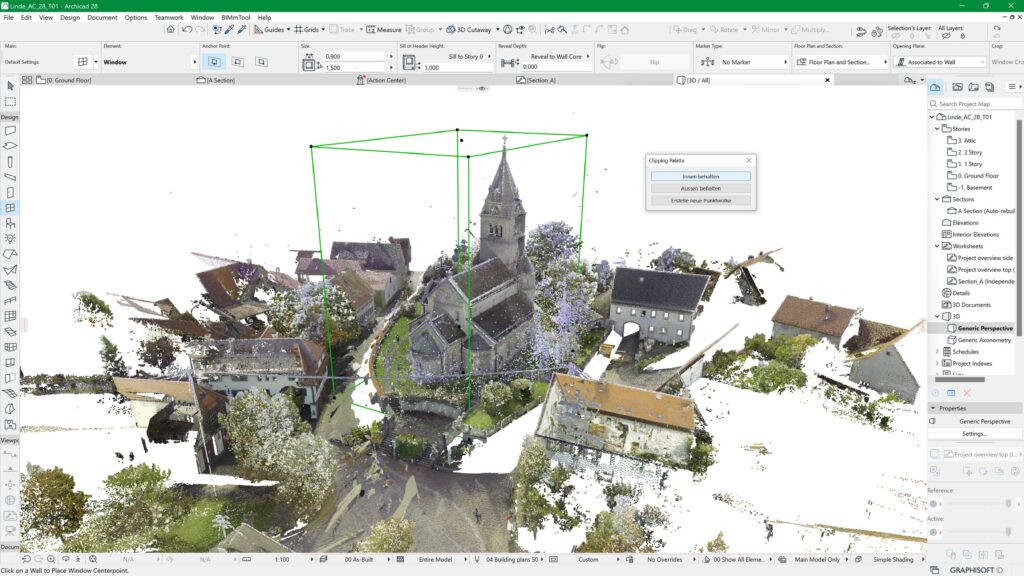

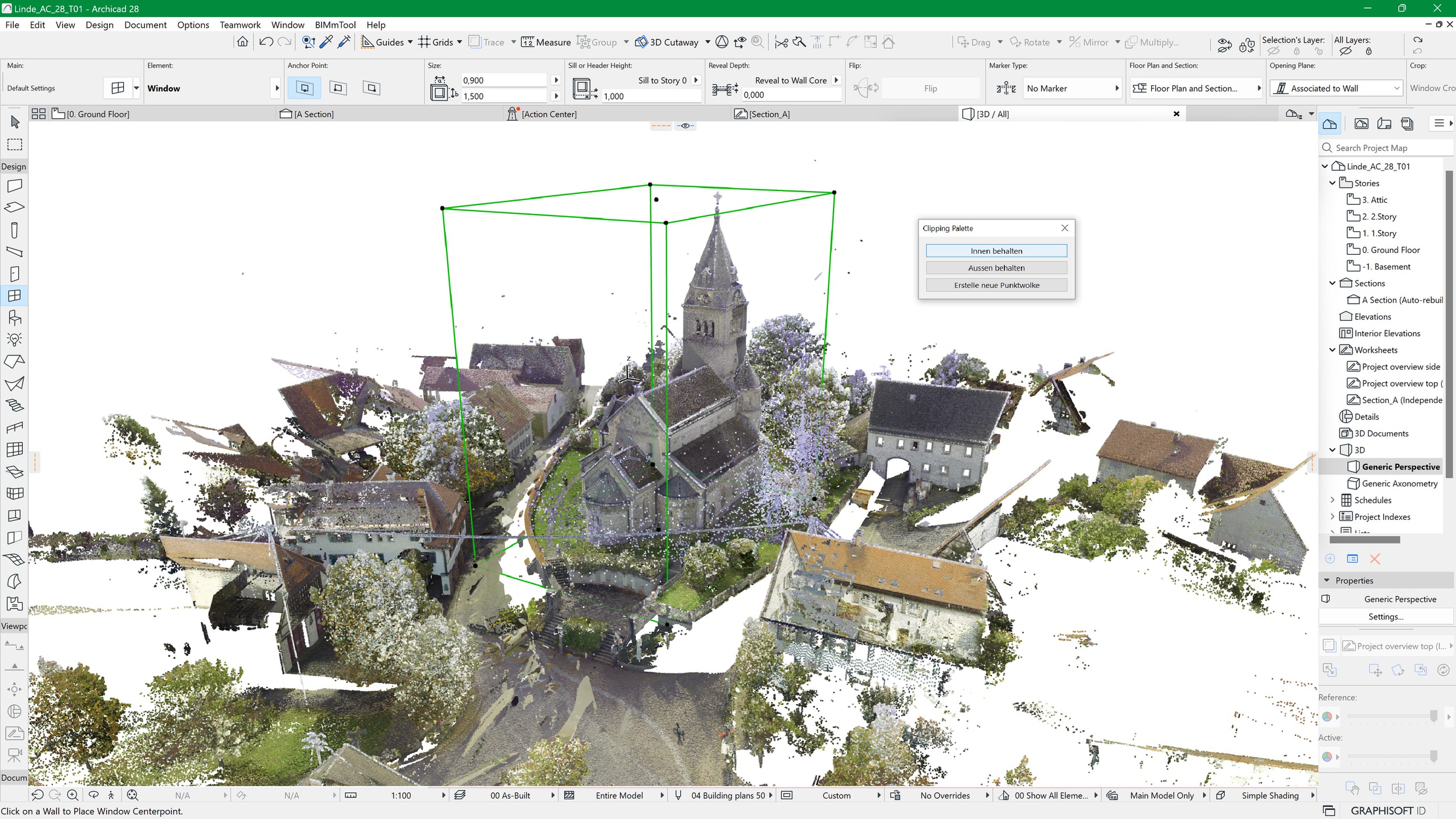

| Clip-Box | – | + |
| Orthophoto | – | + |
| Delta-Analyse | – | + |
| Auflösung von mehr als 25 mm bis zu 2 mm ändern | – | + |

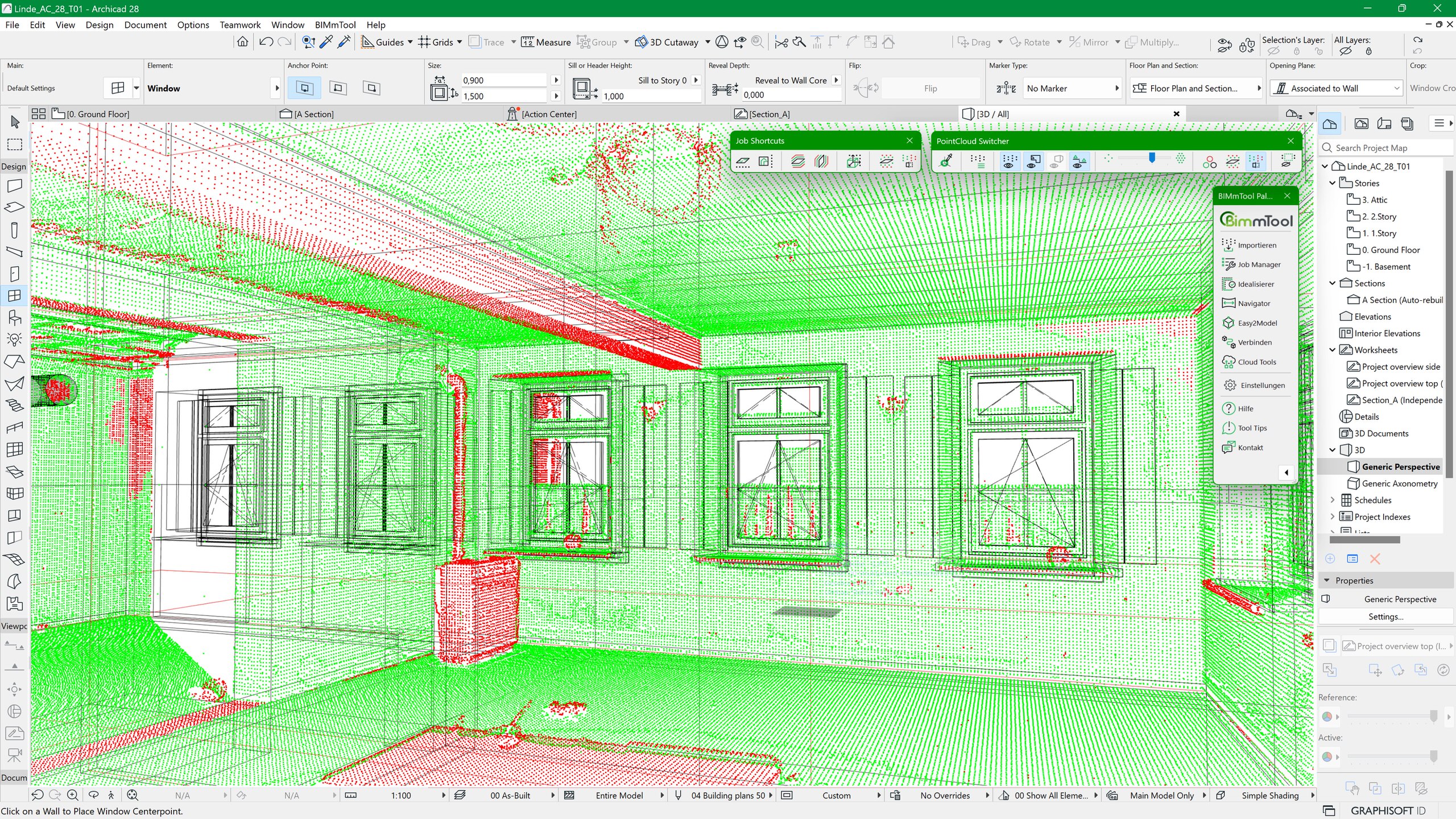

| Punktwolke zu Modell Vergleich | – | + |
BIMmTool-Systemanforderungen für Archicad 28
| Empfohlene Konfiguration | ||||
|---|---|---|---|---|
| Größe des Projekts | Einstiegsstufe Einfamilienhäuser | Mittelstufe Wohn- und Büro- gebäude | High-End Hochhäuser, Krankenhäuser | |
| CPU | Mac | Apple M1 | Apple M2 | Apple M2 Max |
| PC | Intel Core i5 AMD Ryzen 5 | Intel Core i7 AMD Ryzen 7 | Intel Core i9 AMD Ryzen 9 | |
| RAM | 16 GB | 32 GB | 64+ GB | |
| Festplatte | SATA-SSD | NVMe-SSD | NVMe-SSD | |
| Grafikkarte | 4 GB VRAM DirectX 11 kompatible Plangrafikkarten | 6 GB VRAM DirectX 11 kompatible Plangrafikkarten | 8 GB VRAM DirectX 11 kompatible Plangrafikkarten | |
| Anmerkung: Um die Redshift-Rendering-Engine zu nutzen, ist eine NVIDIA-Grafikkarte mit Cuda 7.0 oder höher oder AMDs Navi/Vega erforderlich. Für eine optimale Rendering-Leistung von Redshift wird ein VRAM-Speicher von mindestens 8 GB empfohlen. | ||||
| Bildschirmauflösung | FHD+ (1920×1080) | 2K (2560×1600) | 5K (5120×2880) | |
| Optionale Hardware-Peripheriegeräte | Alle gängigen Plotter, Drucker und Digitalisierer können mit Archicad verwendet werden. Die Treiberunterstützung wird vom Betriebssystem bereitgestellt. | |||
| Internet | Ein schneller Internetzugang ist für Aufgaben wie die Verbindung mit der Graphisoft ID eines Benutzers, die Verwendung des License Manager Tools, den Zugriff auf BIMcloud von einem entfernten Standort aus und das Herunterladen von Updates für das BIMmTool notwendig. | |||
| Schutzschlüssel | Für die Nutzung des BIMmTool für kommerzielle Zwecke ist eine Cloud-Lizenz erforderlich. | |||
| Betriebssystem | unterstützt | macOS 15 Sequoia macOS 14 Sonoma macOS 13 Ventura Windows 11 Windows 10 64-Bit (Build 1809 oder höher) | ||
| Installierbar, aber nicht unterstützt | macOS 12.6.7 Monterey | |||
FAQ / Häufige Fragen
Das BIMmTool ist ab Archicad 28 verfügbar und vollständig in die Archicad-Arbeitsumgebung integriert. Eine Lite-Version ist in SSA-, Subskriptions- oder Forward-Verträgen enthalten.
Das BIMmTool unterstützt gängige Formate wie Leica, FARO, RIEGL, Zoller&Fröhlich, NavVis und E57 nativ, ohne Umwege über andere Anwendungen.
Ja, das BIMmTool ist für große Projekte optimiert. Dank Funktionen wie Blocksampling und automatischer Homogenisierung können auch umfangreiche Punktwolken effizient verarbeitet werden.
Mit Teamwork-Funktionen können Punktwolken und Projektdaten über die BIM Cloud oder andere Cloud-Dienste geteilt werden. Mehrere Nutzer können gleichzeitig auf Scans zugreifen, Analysen durchführen und Ergebnisse synchronisieren.
